[Cilium study] Loki 스택 기반 중앙 로깅 시스템 구성



Hubble flow logs 를 수집하려면 로그를 수집하는 로깅 시스템 구성이 필요하다.

로깅 시스템은 Loki + promtail + grafana 를 사용했다.

Loki는 로그를 수집하는 기능, promtail은 로그를 Loki로 전송, 그리고 grafana는 이를 시각화하는 역할을 한다.



Loki 스택 설치

helm 으로 설치한다.

values.yaml 내용은 아래와 같다

loki:
  enabled: true
  isDefault: true
  persistence:
    enabled: false  # 디스크 저장 X , 메모리 기반 Loki만 사용
# accessModes:
#      - ReadWriteOnce
#    size: 10Gi
#    storageClassName: default

promtail:
  enabled: true
  config:
    clients:
      - url: http://loki:3100/loki/api/v1/push
    snippets:
      pipeline_stages:
        - cri: {}  # containerd 또는 CRI 로그 구조에 대응
    scrape_configs:
      - job_name: kubernetes-pods
        kubernetes_sd_configs:
          - role: pod
        relabel_configs:
          - source_labels: [__meta_kubernetes_pod_label_app]
            target_label: app
      - job_name: hubble-relay
        static_configs:
          - targets: ['hubble-relay.kube-system.svc.cluster.local:4245']  # ← Hubble Relay 서비스 확인 필요
        relabel_configs:
          - source_labels: ['__address__']
            target_label: 'job'
            replacement: 'hubble-flow'

grafana:
  enabled: true
  adminPassword: "admin"  # ← 필요시 보안 강화를 위해 수정
  persistence:
    enabled: false  # 로컬 저장 X, pod 재시작 시 초기화 됨. 아래 설정은 true일 때만
#    size: 5Gi
#    accessModes:
#      - ReadWriteOnce
#    storageClassName: default
  sidecar:
    dashboards:
      enabled: true
    datasources:
      enabled: false # 꼭 false로 할 것. grafana - loki 데이터 소스 연결에서 에러 발생



설치 및 확인 명령어

helm install hubble-loki grafana/loki-stack -f values.yaml -n monitoring --create-namespace

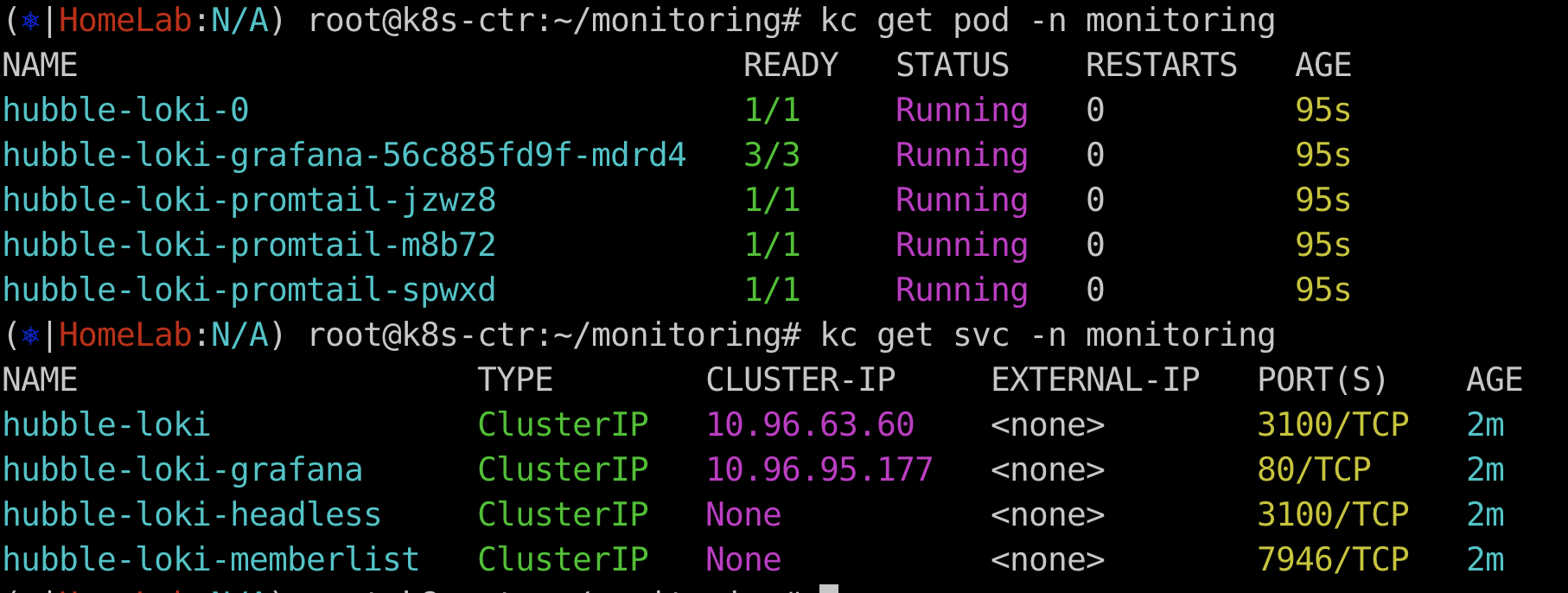

kubectl get pod -n monitoring
kubectl get svc -n monitoring

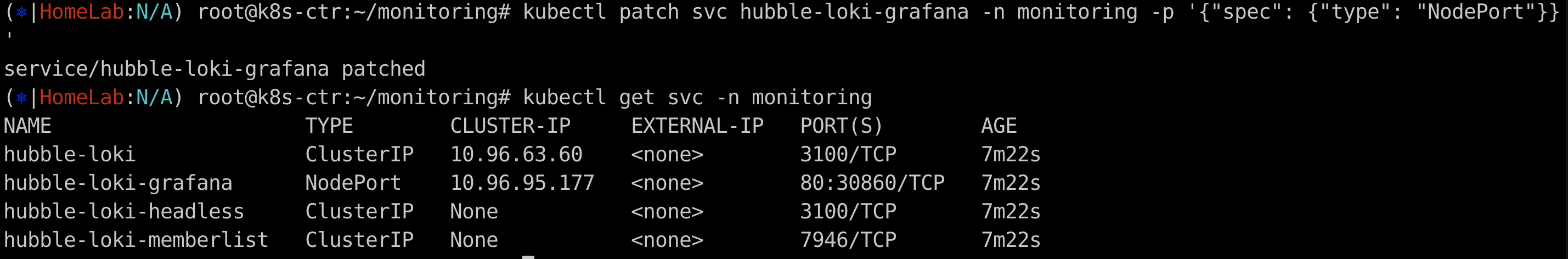

그리고 grafana Service를 Nodeport 로 변경

kubectl patch svc hubble-loki-grafana -n monitoring -p '{"spec": {"type": "NodePort"}}'

http://<노드IP>:30860으로 접속하면 된다. (Vagrant 기반 클러스터의 경우)

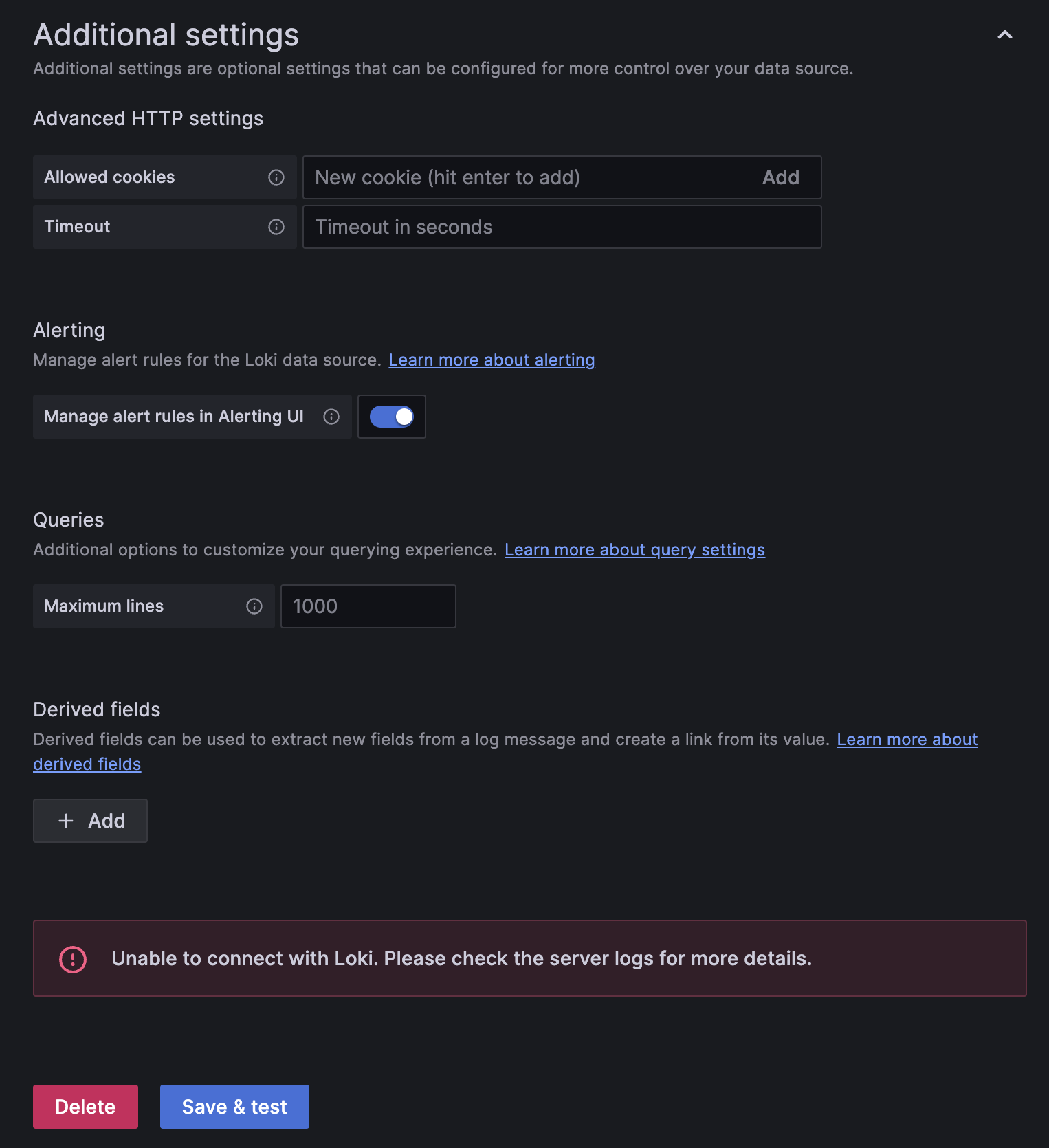

Grafana에서 데이터 소스 추가할 때 계속 connection 에러가 발생한다.

API응답은 전부 OK가 나왔다. 하지만 왜 connection 에러가 발생하는가?

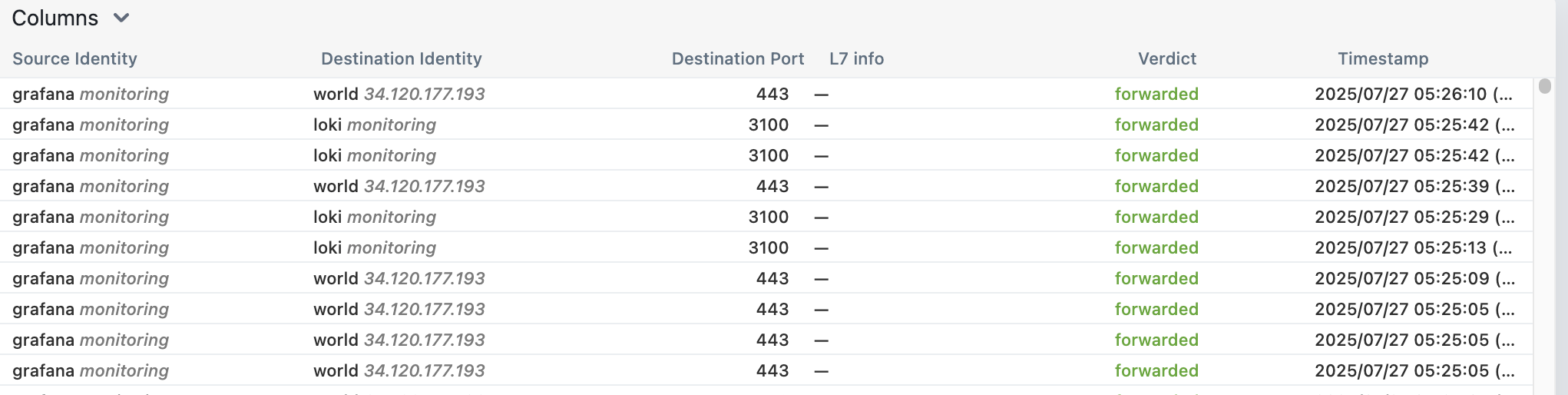

Hubble UI에서는 문제가 없어 보인다. 네트워크적인 문제는 아닌 것 같다.



grafana 컨테이너의 로그를 확인해봤다.

kc logs hubble-loki-grafana-76b47d8bc4-d5zl6 -n monitoring -c grafana

뭔가 에러가 보인다.  parsing error..

vector(1) + vector(1) 형식의 테스트 query를 loki에 날렸는데, 이건 PromQL 형식의 문법이고 그래서 Loki는 이해할 수 없다고 한다.

LogQL형식의 쿼리를 날려야 한다고 하는데..

Grafana UI에서는 아무리 찾아도 이걸 바꾸는 방법이 없다.



GPT 한테 물어본 결과.. Datasource 의 type을 Loki가 아닌 Prometheus로 오인하고, PromQL 형식의 쿼리를 날린다고 하는데..

즉 버그에 가까운 현상이라고 한다.



To be Continue..
