[Cilium Study] Network Observability with Hubble

Hubble 이란? (공식문서)

Hubble 소개

Hubble은 Cilium과 eBPF 위에 구축된 완전 분산형 네트워크 및 보안 관측 플랫폼으로, 서비스 간 통신 및 네트워크 인프라의 동작에 대한 심층적인 가시성을 완벽하게 제공한다. Cilium을 기반으로 구축된 Hubble은 가시성을 위해 eBPF를 활용함으로써, 모든 Visibility를 프로그래밍 가능하고 사용자에 요구에 따라 오버헤드를 최소화할 수 있는 동적 접근 방식을 구현할 수 있다.

Hubble은 아래와 같은 상황에서 사용할 수 있다.

서비스 종속성 및 Communication map

• 어떤 서비스가 통신하고 있는지? 얼마나 자주 통신하는지?
• 서비스 종속성 그래프는 어떤 모습인지?

네트워크 모니터링 및 알람

• 네트워크 통신에 장애가 있는지, 그 장애의 원인은 무엇인지?
• DNS 문제인지? 애플리케이션 문제인지? 혹은 네트워크의 문제인지?
• 통신이 끊어진 계층은 Layer 4(TCP)인지? Layer 7(HTTP)인지?
• 지난 5분동안 어떤 서비스에서 DNS 확인문제가 발생했는지?
• 어떤 서비스에서 최근 TCP연결이 중단되거나 연결시간 초과가 발생했는지?
• 응답하지 않은 TCP SYN요청의 비율은 얼마인가?

어플리케이션 모니터링

• 특정 서비스 또는 모든 클러스텡서 5xx 또는 4xx HTTP 응답 코드의 비율은 얼마나 되는지?
• 내 클러스터에서 HTTP요청과 응답 간의 95번째 및 99번째 Percentile latency가 얼마인지?
• 어떤 서비스가 가장 성능이 떨어지는지?
• 두 서비스 간의 지연시간은 얼마인가?

보안 관측가능성(Observability)

• 네트워크 정책으로 인해 어떤 서비스의 연결이 차단됐는지?
• 클러스터 외부에서 어떤 서비스에 접근했는지?
• 어떤 서비스가 특정 DNS 이름을 확인했는지?

Hubble 설치하기

helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
--set hubble.enabled=true \
--set hubble.relay.enabled=true \
--set hubble.ui.enabled=true \
--set hubble.ui.service.type=NodePort \
--set hubble.ui.service.nodePort=31234 \
--set hubble.export.static.enabled=true \
--set hubble.export.static.filePath=/var/run/cilium/hubble/events.log \
--set prometheus.enabled=true \
--set operator.prometheus.enabled=true \
--set hubble.metrics.enableOpenMetrics=true \
--set hubble.metrics.enabled="{dns,drop,tcp,flow,port-distribution,icmp,httpV2:exemplars=true;labelsContext=source_ip\,source_namespace\,source_workload\,destination_ip\,destination_namespace\,destination_workload\,traffic_direction}"

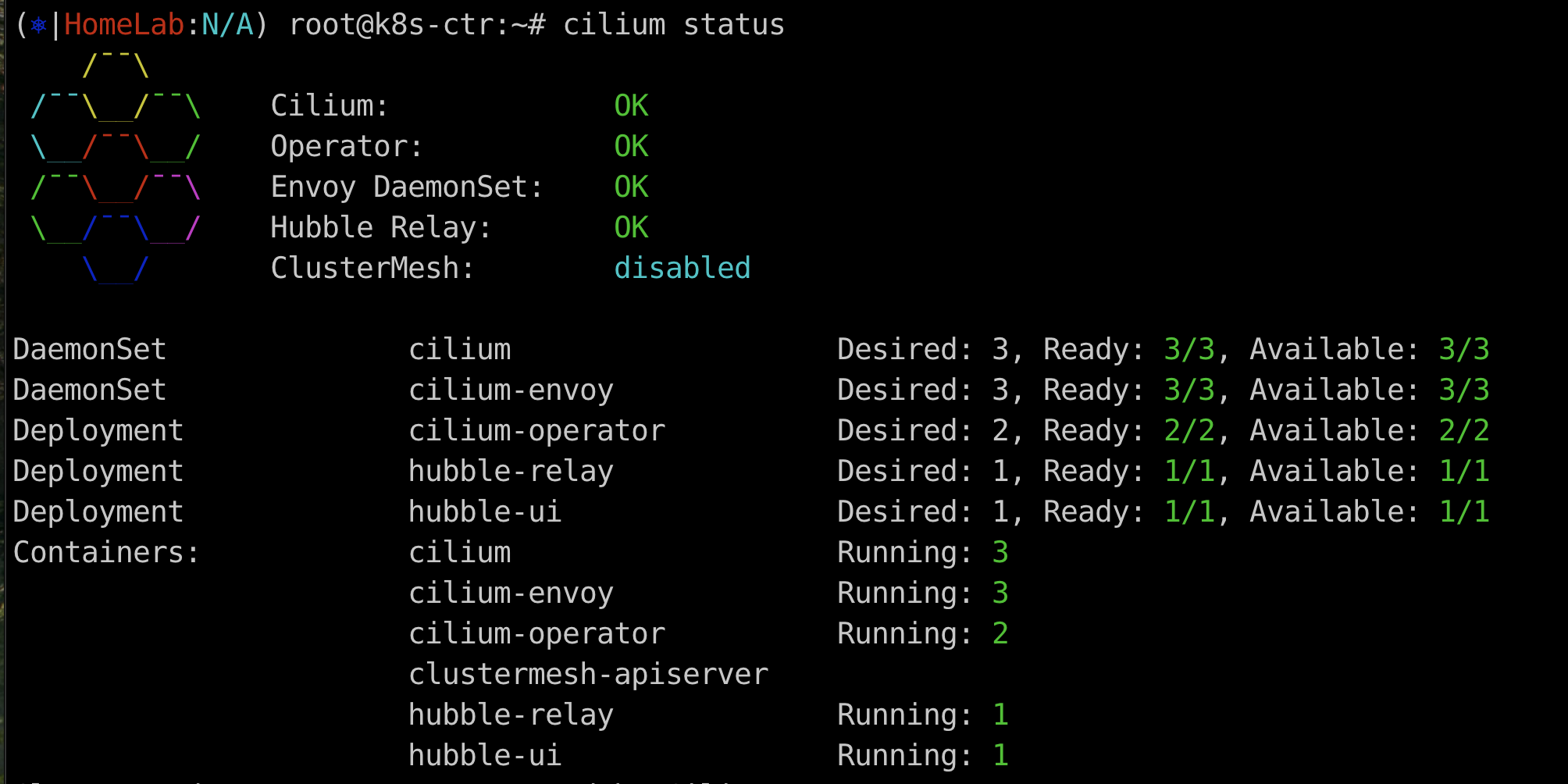

Hubble relay : OK 를 확인하면 설치가 잘 된 것이다.



Hubble UI 데모 with Star Wars App

Cilium 공식문서에서 제공하는 예제이다.



Demo Application 배포

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.17.6/examples/minikube/http-sw-app.yaml

###
service/deathstar created
deployment.apps/deathstar created
pod/tiefighter created
pod/xwing created

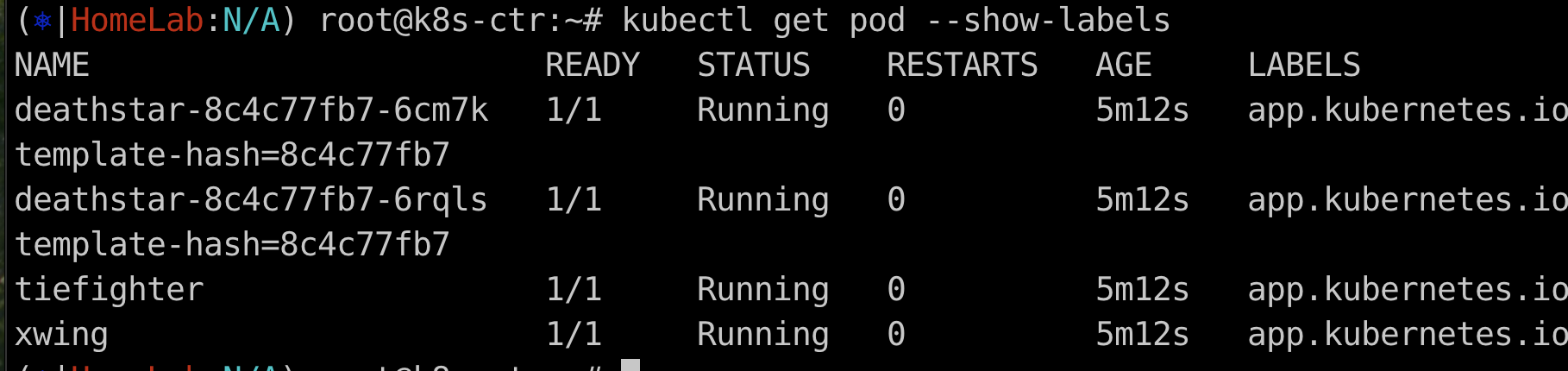

Pod Labels 확인



이 예제에서는 L3/L4 policy 및 L7 policy를 적용했을 때, 어떤 일이 발생하는지를 시각적으로 확인할 수 있다.

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing

kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing

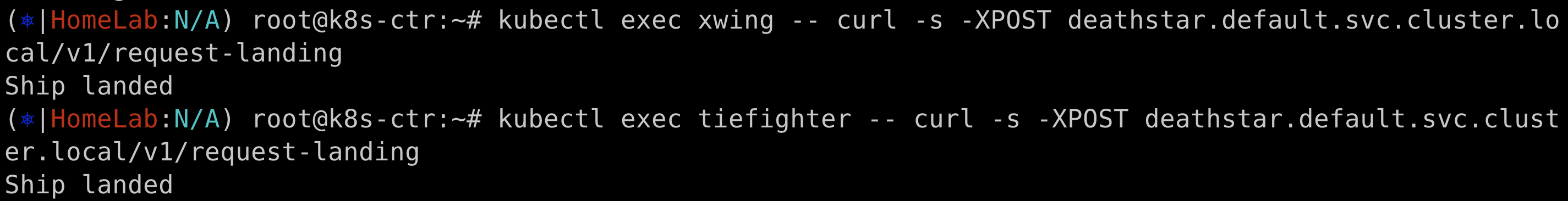

xwing / tiefighter pod 에서 curl 로 deathstar 서비스에 POST 요청을 보내면 아래와 같이 출력된다.

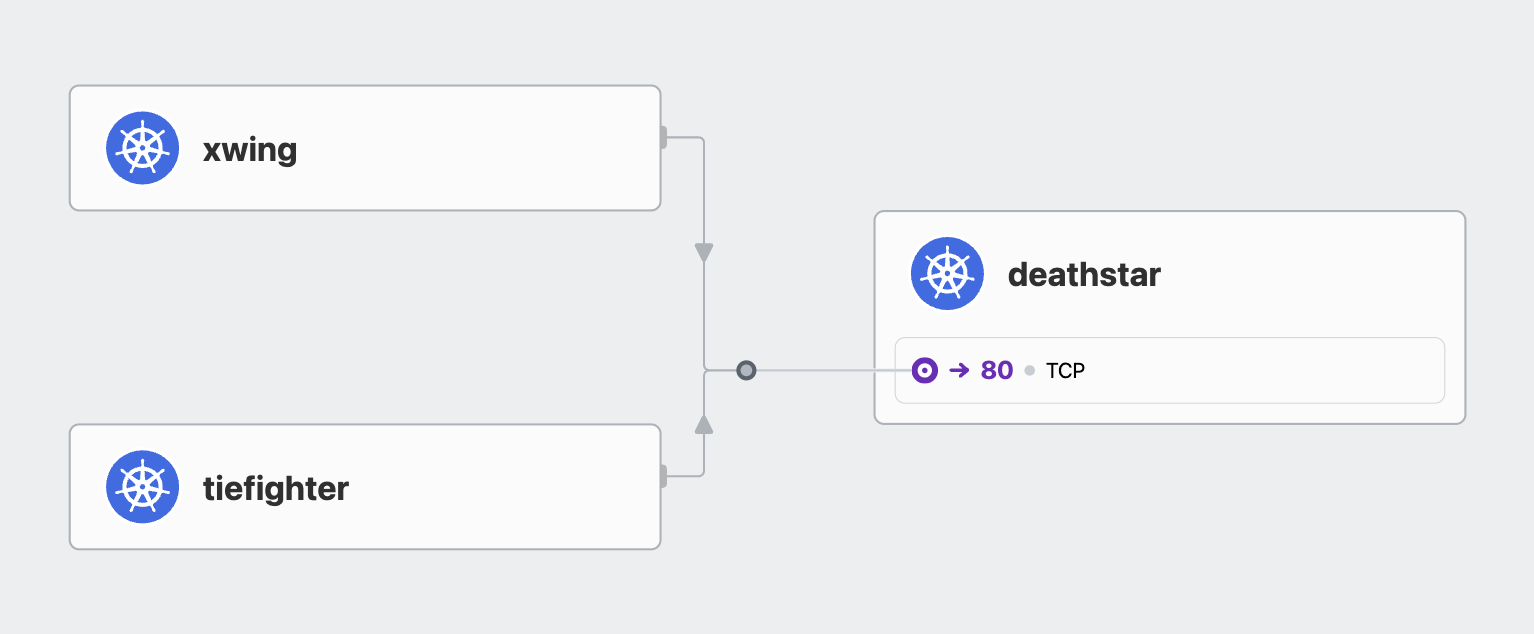

hubble UI 에서 보이는 화면

L3/L4 policy 적용

아래 정책은 연결 가능한 pod의 label을 제한하는 예제이다.

org=empire label이 없는 pod는 deathstar 서비스로 연결이 불가능하다.

이처럼 cilium에서는 Endpoint IP랑 관계없이 pod에 할당된 label을 사용하여 보안 정책을 정의하는 방식을 사용한다.

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L3-L4 policy to restrict deathstar access to empire ships only"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.17.6/examples/minikube/sw_l3_l4_policy.yaml
kubectl get cnp
kubectl get cnp -o json | jq

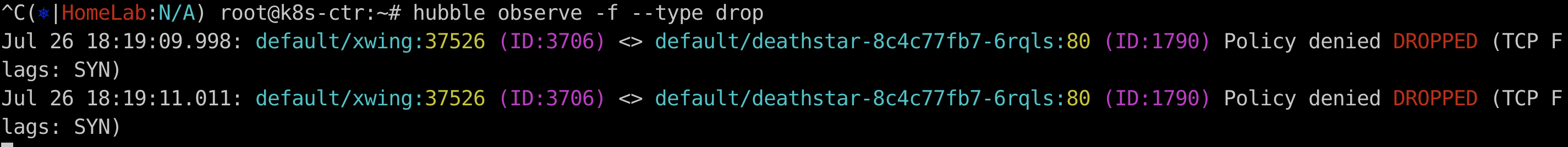

아래 command로 xwing pod에서 deathstar 서비스로 curl 요청을 2번 했더니, drop 된 것을 확인할 수 있다.

kubectl exec xwing -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing --connect-timeout 2



Apply and Test HTTP-aware L7 policy

rules 에 특정 API 호출을 제한하는 규칙을 추가해서 업데이트 한다.

아래 정책은 POST 요청을 제외한 다른 모든 요청을 제한하는 정책이다.

apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: "rule1"
spec:
  description: "L7 policy to restrict access to specific HTTP call"
  endpointSelector:
    matchLabels:
      org: empire
      class: deathstar
  ingress:
  - fromEndpoints:
    - matchLabels:
        org: empire
    toPorts:
    - ports:
      - port: "80"
        protocol: TCP
      rules:
        http:
        - method: "POST"
          path: "/v1/request-landing"

kubectl apply -f https://raw.githubusercontent.com/cilium/cilium/1.17.6/examples/minikube/sw_l3_l4_l7_policy.yaml
kubectl get cnp
kc describe cnp
c0 policy get



hubble observe -f --pod deathstar --protocol http

kubectl exec tiefighter -- curl -s -XPOST deathstar.default.svc.cluster.local/v1/request-landing
kubectl exec tiefighter -- curl -s -XPUT deathstar.default.svc.cluster.local/v1/exhaust-port

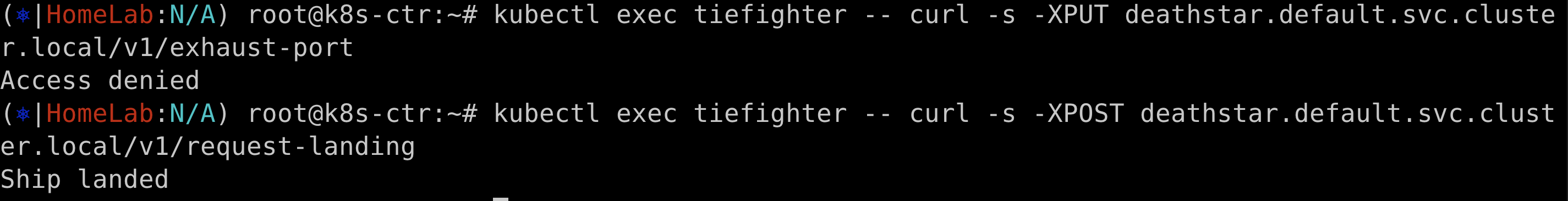

PUT 요청은 Access Denied, POST 요청은 Ship landed (잘 도착함)

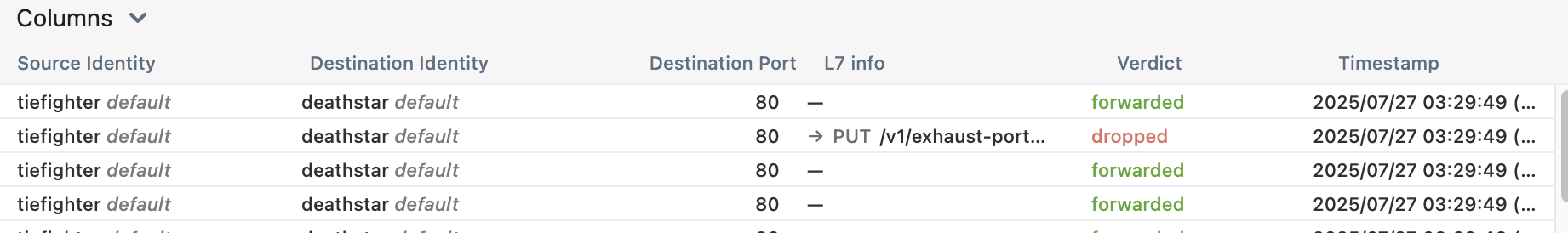

실제로 확인을 해보니 tiefighter로 부터 오는 POST 요청은 forwarded 되지만 PUT 요청은 dropped 되는 것을 확인했다.

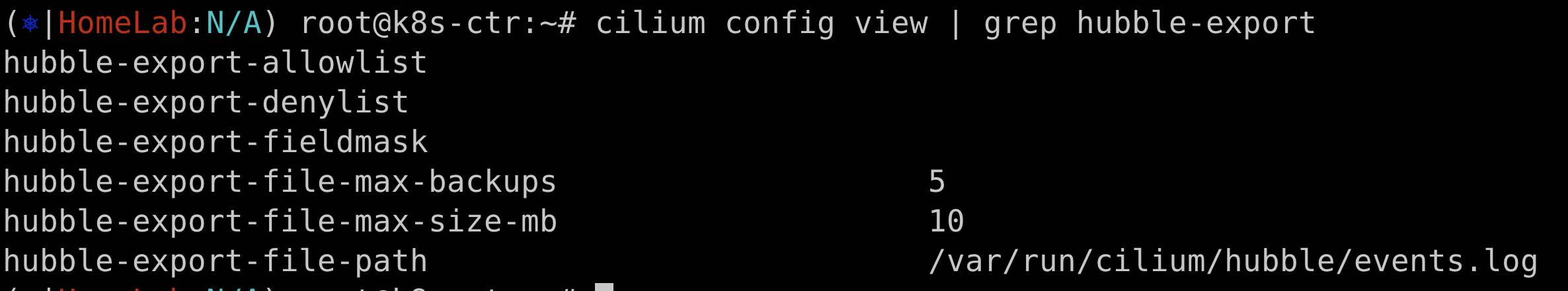

Hubble exporter 설정

Hubble exporter는 Hubble flows 로그를 파일에 저장할 수 있는 cilium-agent 의 기능이다.

file lotation, size limits, filters, field masks 기능을 지원한다.
