Flannel 에서 cilium으로 마이그레이션

Cilium 마이그레이션

https://docs.cilium.io/en/stable/installation/k8s-install-migration/

Cilium은 다른 CNI (ex- Flannel)에서 마이그레이션 하는 기능을 제공한다. (마이그레이션 공식 가이드 참조)

진행 전 확인사항

기존 CNI 설정을 Cilium으로 변경

kubelet은 새로운 pod 생성 시 /etc/cni/net.d/ 에 있는 CNI 설정을 따른다. 이 설정을 cilium으로 변경하면 새로 생성되는 pod들에 대해서는 cilium CNI를 사용한다. node의 CNI 설정을 변경 후 node를 재시작하면 pod의 CNI 설정이 변경되지만, 재시작 시간동안 장애가 발생할 수 있기 때문에 cilium에서는 듀얼 오버레이 방식을 사용한다.

요구사항

• A new, distinct Cluster CIDR for Cilium to use
• Use of the Cluster Pool IPAM mode
• A distinct overlay, either protocol or port
• An existing network plugin that uses the Linux routing stack, such as Flannel, Calico, or AWS-CNI

제약사항

• BGP-based routing
• Changing IP families (e.g. from IPv4 to IPv6)
• Migrating from Cilium in chained mode
• An existing NetworkPolicy provider

마이그레이션 진행

현재 사용중인 pod IP 대역 출력

kubectl -n kube-system describe pod kube-controller-manager-k8s-ctr | grep '\--cluster-cidr'

      --cluster-cidr=10.244.0.0/16

새로운 ip 대역 10.245.0.0/16 을 지정 (요구사항 1번)

values-migration.yaml 작성

operator:
  unmanagedPodWatcher:
    restart: false # Migration: Don't restart unmigrated pods
routingMode: tunnel # Migration: Optional: default is tunneling, configure as needed
tunnelProtocol: vxlan # Migration: Optional: default is VXLAN, configure as needed
tunnelPort: 8473 # Migration: Optional, change only if both networks use the same port by default
cni:
  customConf: true # Migration: Don't install a CNI configuration file
  uninstall: false # Migration: Don't remove CNI configuration on shutdown
ipam:
  mode: "cluster-pool"
  operator:
    clusterPoolIPv4PodCIDRList: ["10.245.0.0/16"] # Migration: Ensure this is distinct and unused
policyEnforcementMode: "never" # Migration: Disable policy enforcement
bpf:
  hostLegacyRouting: true # Migration: Allow for routing between Cilium and the existing overlay

install cilium using helm

cilium cli 설치 필수

$ helm repo add cilium https://helm.cilium.io/
$ helm install cilium cilium/cilium --namespace kube-system --values values-initial.yaml

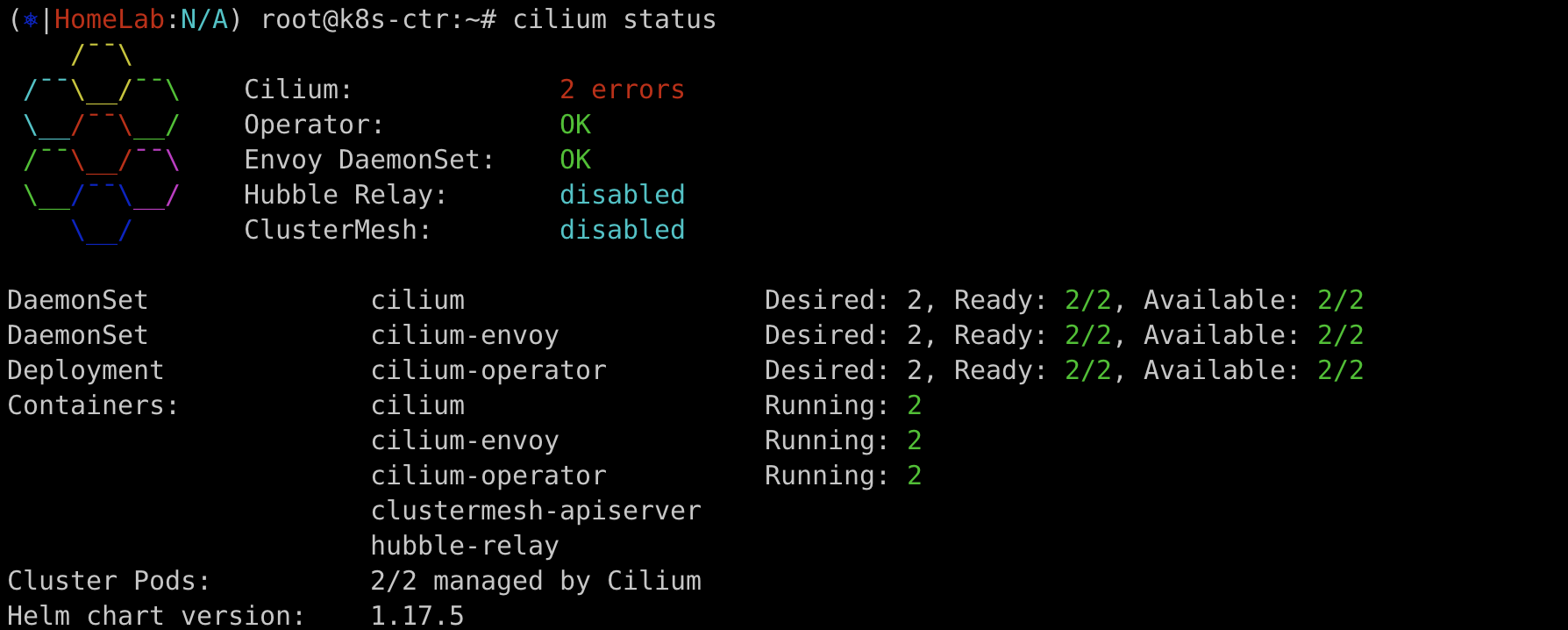

상태 확인

cilium을 설치한다고 모든 Pod의 CNI 가 변경되지 않는다.

cilium status --wait

노드 지정

cat <<EOF | kubectl apply --server-side -f -
apiVersion: cilium.io/v2
kind: CiliumNodeConfig
metadata:
  namespace: kube-system
  name: cilium-default
spec:
  nodeSelector:
    matchLabels:
      io.cilium.migration/cilium-default: "true"
  defaults:
    write-cni-conf-when-ready: /host/etc/cni/net.d/05-cilium.conflist
    custom-cni-conf: "false"
    cni-chaining-mode: "none"
    cni-exclusive: "true"
EOF

노드 출력, 지정 및 마이그레이션

kubectl get nodes

NODE="k8s-w2"
kubectl cordon $NODE
kubectl drain --ignore-daemonsets $NODE

cilium / Node 재시작

kubectl label node $NODE --overwrite "io.cilium.migration/cilium-default=true"
kubectl -n kube-system delete pod --field-selector spec.nodeName=$NODE -l k8s-app=cilium
kubectl -n kube-system rollout status ds/cilium -w

마이그레이션 확인

cilium status --wait
kubectl get -o wide node $NODE
kubectl -n kube-system run --attach --rm --restart=Never verify-network \
  --overrides='{"spec": {"nodeName": "'$NODE'", "tolerations": [{"operator": "Exists"}]}}' \
  --image ghcr.io/nicolaka/netshoot:v0.8 -- /bin/bash -c 'ip -br addr && curl -s -k https://$KUBERNETES_SERVICE_HOST/healthz && echo'

노드 경계 해제

kubectl uncordon $NODE

마이그레이션 후 확인



이전 네트워크 플러그인 삭제
