[Cilium Study] BGP Control Plane

4주차에 이어서 네트워크 대역이 다른 pod들 간의 통신장애를 해결하는 방법에 대해서 스터디를 진행했다.

그 중에 Cilium BGP Control plane 방식을 사용해서 통신을 가능하게 하는 실습을 진행했다.

1. BGP란?

BGP가 뭔지부터 알아야 될 것 같다.

BGP : Border Gateway Protocol, 인터넷과 대규모 네트워크에서 라우팅 정보를 교환하는 표준 프로토콜

정의

역할: 네트워크 간(IP Prefix 경로)의 도달 가능성 정보를 서로 교환하여, 어떤 경로로 패킷을 보내야 할지 결정.
위치: OSI 4계층(TCP) 위에서 동작 → 일반적으로 TCP 포트 179 사용.
성격: “경로 벡터 라우팅 프로토콜”
(단순히 최단 경로가 아니라, 경로의 속성·정책에 따라 경로 선택 가능)

동작원리

BGP 피어링(Peering) 수립
- 두 장비(혹은 노드)가 TCP 연결을 맺고 서로 BGP 라우터로 인식.
라우트 광고(Route Advertisement)
- 자신이 도달 가능한 네트워크(예: 10.0.1.0/24)를 상대에게 알림.
라우팅 테이블 업데이트
- 받은 경로와 기존 경로를 비교, 정책에 따라 최적 경로 선택.
전파
- 선택한 경로를 다른 BGP 피어에게 다시 광고

특징

정책 기반 라우팅
→ 단순히 “가장 짧은 경로”가 아니라, AS Path(거친 네트워크 수), Local Preference, MED 값 등 다양한 속성으로 경로를 선택.
확장성
→ 전 세계 인터넷의 경로 정보(90만+ 개의 IPv4 Prefix)를 처리 가능.
안정성
→ 경로 변경 시에도 점진적으로 업데이트, 네트워크 전체 불안정 최소화.

K8s / CNI에서 BGP 활용

각 노드가 “BGP 라우터”처럼 동작 → 자신이 가진 Pod CIDR을 BGP로 광고.
네트워크 장비나 다른 노드들이 이 정보를 받아, Pod IP로 직접 라우팅 가능.
예: Calico, Cilium BGP Control Plane, MetalLB(BGP 모드)

2. 실습

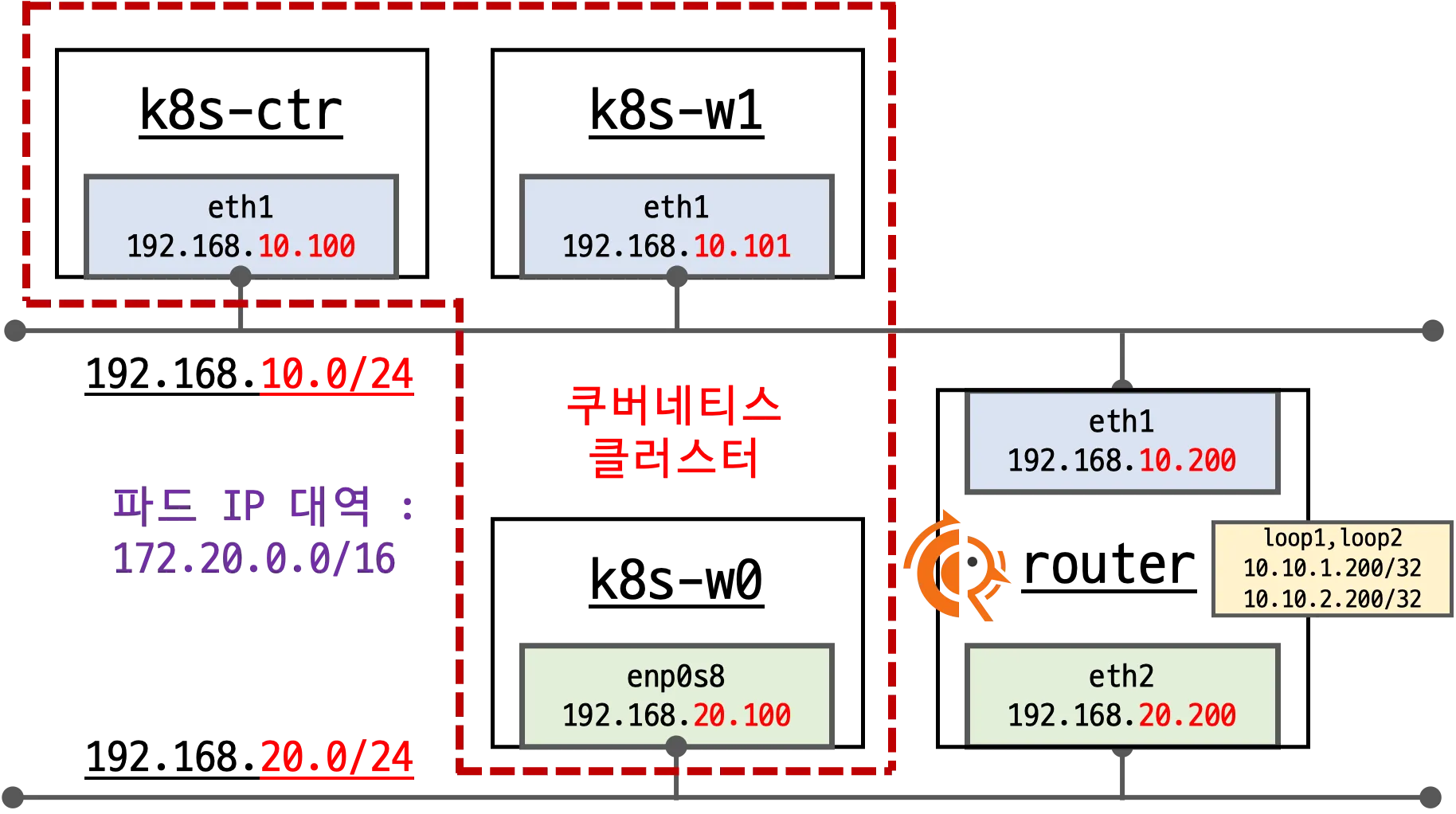

실습환경 구성

네트워크 정보 확인

autoDirectNode?Routes=false

커널 라우트 테이블에 각 노드별 PodCIDR 라우팅이 없는 것을 확인

# router 네트워크 인터페이스 정보 확인
sshpass -p 'vagrant' ssh vagrant@router ip -br -c -4 addr

# k8s node 네트워크 인터페이스 정보 확인
ip -c -4 addr show dev eth1
for i in w1 w0 ; do echo ">> node : k8s-$i <<"; sshpass -p 'vagrant' ssh vagrant@k8s-$i ip -c -4 addr show dev eth1; echo; done


# 라우팅 정보 확인
sshpass -p 'vagrant' ssh vagrant@router ip -c route
ip -c route | grep static

## 노드별 PodCIDR 라우팅이 없다!
ip -c route
for i in w1 w0 ; do echo ">> node : k8s-$i <<"; sshpass -p 'vagrant' ssh vagrant@k8s-$i ip -c route; echo; done


# 통신 확인
ping -c 1 192.168.20.100  # k8s-w0 eth1

샘플 어플리케이션 배포

webpod 3개를 배포

cat << EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: webpod
spec:
  replicas: 3
  selector:
    matchLabels:
      app: webpod
  template:
    metadata:
      labels:
        app: webpod
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - sample-app
            topologyKey: "kubernetes.io/hostname"
      containers:
      - name: webpod
        image: traefik/whoami
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: webpod
  labels:
    app: webpod
spec:
  selector:
    app: webpod
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
  type: ClusterIP
EOF

k8s-ctr 노드에 curl-pod 파드 배포

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: curl-pod
  labels:
    app: curl
spec:
  nodeName: k8s-ctr
  containers:
  - name: curl
    image: nicolaka/netshoot
    command: ["tail"]
    args: ["-f", "/dev/null"]
  terminationGracePeriodSeconds: 0
EOF

통신문제 확인

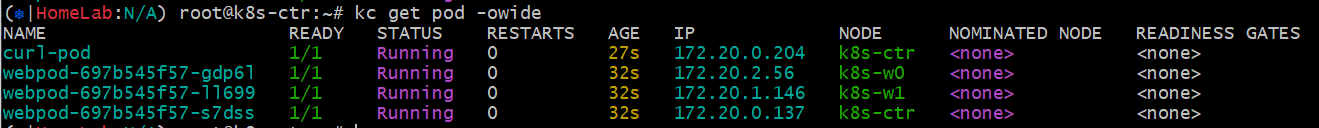

위에서 배포한 샘플 파드가 제대로 배포됐는지 확인 후에, 파드들 간에 통신을 확인한다.

노드 내의 파드(같은 네트워크 대역)끼리만 통신이 되는 것을 확인 한다.

# 배포 확인
kubectl get deploy,svc,ep webpod -owide
kubectl get endpointslices -l app=webpod
kubectl get ciliumendpoints # IP 확인

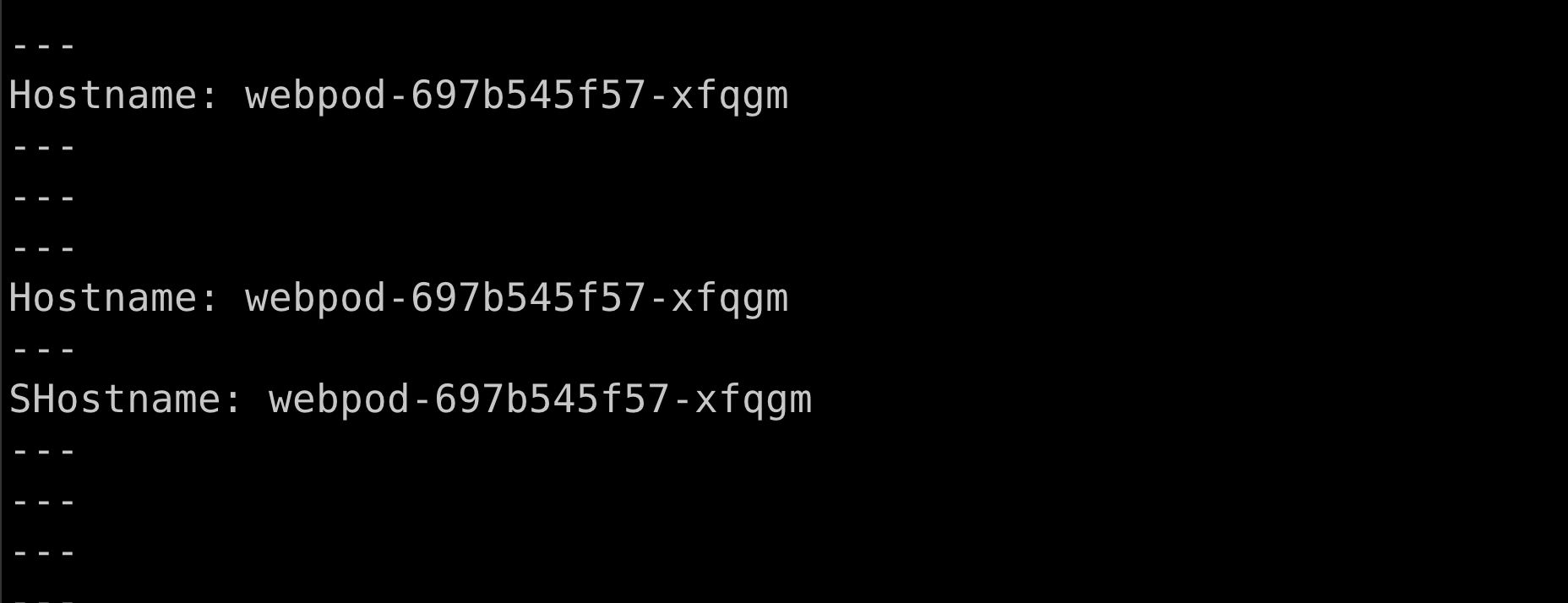

# 통신 문제 확인 : 노드 내의 파드들 끼리만 통신되는 중!
kubectl exec -it curl-pod -- curl -s --connect-timeout 1 webpod | grep Hostname
kubectl exec -it curl-pod -- sh -c 'while true; do curl -s --connect-timeout 1 webpod | grep Hostname; echo "---" ; sleep 1; done'

BGP 설정 후 통신 확인

터미널 3개로 하면 좋음. -> router , k8s-ctr 접속 후 2개는 모니터링. k8s-ctr 하나는 명령어 입력

router 노드 접속 : sshpass -p 'vagrant' ssh vagrant@router

# router node 에서
# Cilium node 연동 설정 방안 1
cat << EOF >> /etc/frr/frr.conf
  neighbor CILIUM peer-group
  neighbor CILIUM remote-as external
  neighbor 192.168.10.100 peer-group CILIUM
  neighbor 192.168.10.101 peer-group CILIUM
  neighbor 192.168.20.100 peer-group CILIUM
EOF

cat /etc/frr/frr.conf

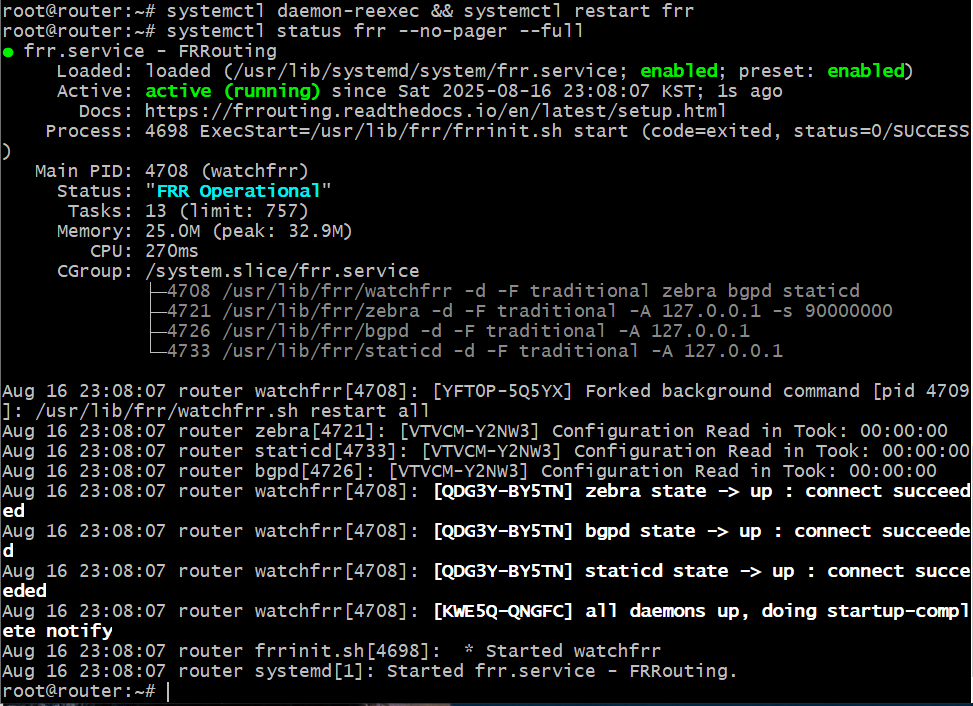

systemctl daemon-reexec && systemctl restart frr
systemctl status frr --no-pager --full

# 모니터링 걸어두기!
journalctl -u frr -f

cilium에 bgp 설정

# BGP 동작할 노드를 위한 label 설정
kubectl label nodes k8s-ctr k8s-w0 k8s-w1 enable-bgp=true
kubectl get node -l enable-bgp=true


# Config Cilium BGP
cat << EOF | kubectl apply -f -
apiVersion: cilium.io/v2
kind: CiliumBGPAdvertisement
metadata:
  name: bgp-advertisements
  labels:
    advertise: bgp
spec:
  advertisements:
    - advertisementType: "PodCIDR"
---
apiVersion: cilium.io/v2
kind: CiliumBGPPeerConfig
metadata:
  name: cilium-peer
spec:
  timers:
    holdTimeSeconds: 9
    keepAliveTimeSeconds: 3
  ebgpMultihop: 2
  gracefulRestart:
    enabled: true
    restartTimeSeconds: 15
  families:
    - afi: ipv4
      safi: unicast
      advertisements:
        matchLabels:
          advertise: "bgp"
---
apiVersion: cilium.io/v2
kind: CiliumBGPClusterConfig
metadata:
  name: cilium-bgp
spec:
  nodeSelector:
    matchLabels:
      "enable-bgp": "true"
  bgpInstances:
  - name: "instance-65001"
    localASN: 65001
    peers:
    - name: "tor-switch"
      peerASN: 65000
      peerAddress: 192.168.10.200  # router ip address
      peerConfigRef:
        name: "cilium-peer"
EOF

통신확인

# BGP 연결 확인
ss -tnlp | grep 179
ss -tnp | grep 179

# cilium bgp 정보 확인
cilium bgp peers
cilium bgp routes available ipv4 unicast

kubectl get ciliumbgpadvertisements,ciliumbgppeerconfigs,ciliumbgpclusterconfigs
kubectl get ciliumbgpnodeconfigs -o yaml | yq

router node frr 재시작

systemctl restart frr && journalctl -u frr -f

Cilium BGP는 기본적으로 외부 경로를 커널 라우팅 테이블에 주입하지 않음.

커널 라우팅 테이블 (FIB, Forwarding Information Base)
- 리눅스 커널이 직접 참조하는 "실제 패킷 포워딩용" 라우팅 테이블
- 목적지 IP → 인터페이스/게이트웨이 결정
- ip route로 확인 가능
BGP 데몬 라우팅 테이블 (RIB, Routing Information Base)
- BGP 프로토콜을 통해 학습·교환된 경로를 저장하는 "논리적 테이블"
- 실제 패킷 포워딩에 쓰이지 않고, BGP 피어들과 라우팅 정보를 교환하기 위한 데이터베이스
- FRR, GoBGP, Bird 같은 데몬이 관리
- Cilium BGP도 기본적으로는 이 레벨에서 경로를 관리

왜 BGP 설정을 다 했는데도 같은 노드에 있는 pod만 통신이 되는가?

Cilium 으로 BGP 사용 시, 2개 이상의 NIC 사용할 경우에는 Node에 직접 라우팅 설정 및 관리가 필요함.

현재 실습 환경은 2개의 NIC(eth0, eth1)을 사용하고 있는 상황으로, default GW가 eth0 경로로 설정 되어 있음.
eth1은 k8s 통신 용도로 사용 중. 즉, 현재 k8s 파드 사용 대역 통신 전체는 eth1을 통해서 라우팅 설정하면됨.
해당 라우팅을 상단에 네트워크 장비가 받게 되고, 해당 장비는 Cilium Node를 통해 모든 PodCIDR 정보를 알고 있기에, 목적지로 전달 가능함.
결론은 Cilium 으로 BGP 사용 시, 2개 이상의 NIC 사용할 경우에는 Node에 직접 라우팅 설정 및 관리가 필요함.

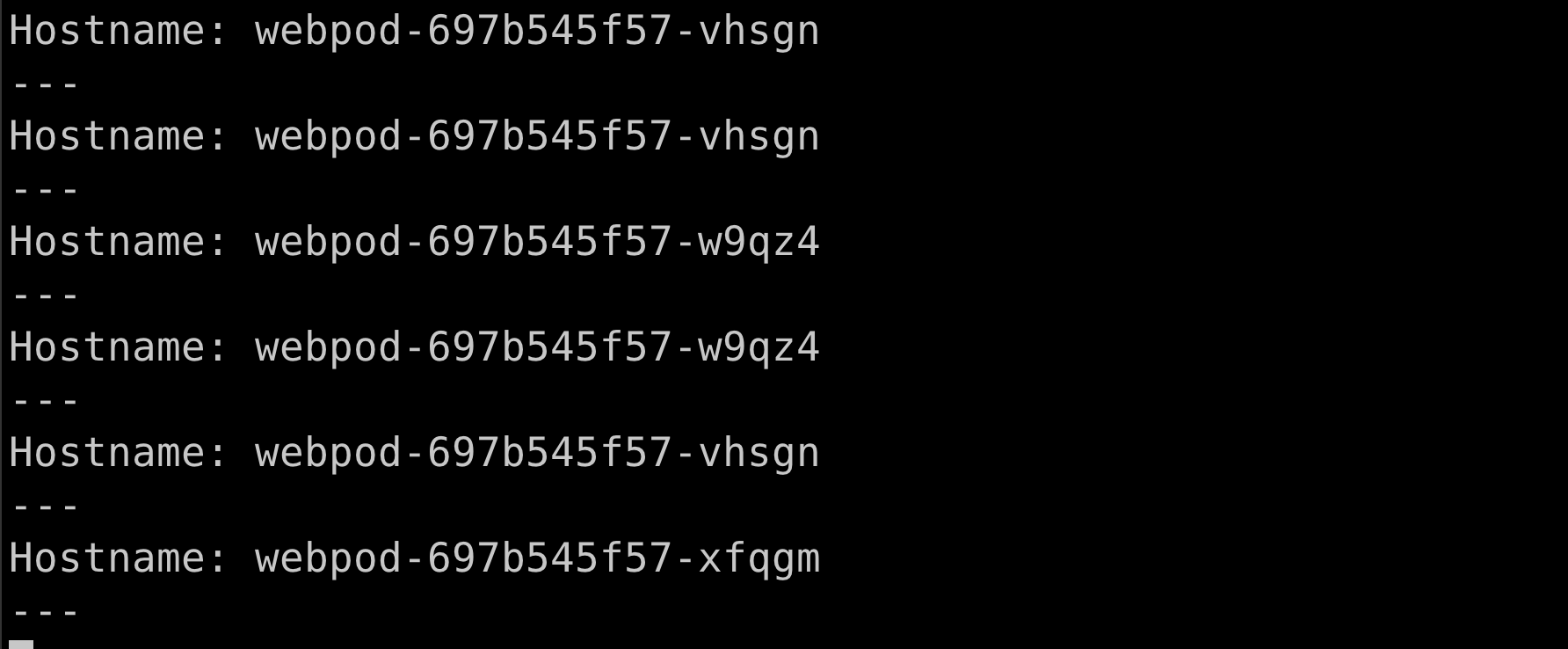

# k8s-ctr node에서
ip route add 172.20.0.0/16 via 192.168.10.200
sshpass -p 'vagrant' ssh vagrant@k8s-w1 sudo ip route add 172.20.0.0/16 via 192.168.10.200
sshpass -p 'vagrant' ssh vagrant@k8s-w0 sudo ip route add 172.20.0.0/16 via 192.168.20.200
