Overlay Network

Encapsulation VXLAN 모드로 Pod 간 통신 문제 해결 실습

VXLAN 설정 변경

grep -E 'CONFIG_VXLAN=y|CONFIG_VXLAN=m|CONFIG_GENEVE=y|CONFIG_GENEVE=m|CONFIG_FIB_RULES=y' /boot/config-$(uname -r)
CONFIG_FIB_RULES=y # 커널에 내장됨
CONFIG_VXLAN=m # 모듈로 컴파일됨 → 커널에 로드해서 사용
CONFIG_GENEVE=m # 모듈로 컴파일됨 → 커널에 로드해서 사용

#  커널 로드
lsmod | grep -E 'vxlan|geneve'
modprobe vxlan # modprobe geneve
lsmod | grep -E 'vxlan|geneve'

for i in w1 w0 ; do echo ">> node : k8s-$i <<"; sshpass -p 'vagrant' ssh vagrant@k8s-$i sudo modprobe vxlan ; echo; done
for i in w1 w0 ; do echo ">> node : k8s-$i <<"; sshpass -p 'vagrant' ssh vagrant@k8s-$i sudo lsmod | grep -E 'vxlan|geneve' ; echo; done


# k8s-w1 노드에 배포된 webpod 파드 IP 지정
export WEBPOD1=$(kubectl get pod -l app=webpod --field-selector spec.nodeName=k8s-w1 -o jsonpath='{.items[0].status.podIP}')
echo $WEBPOD1

# 반복 ping 실행해두기
kubectl exec -it curl-pod -- ping $WEBPOD1


# 업그레이드
helm upgrade cilium cilium/cilium --namespace kube-system --version 1.18.0 --reuse-values \
  --set routingMode=tunnel --set tunnelProtocol=vxlan \
  --set autoDirectNodeRoutes=false --set installNoConntrackIptablesRules=false

kubectl rollout restart -n kube-system ds/cilium

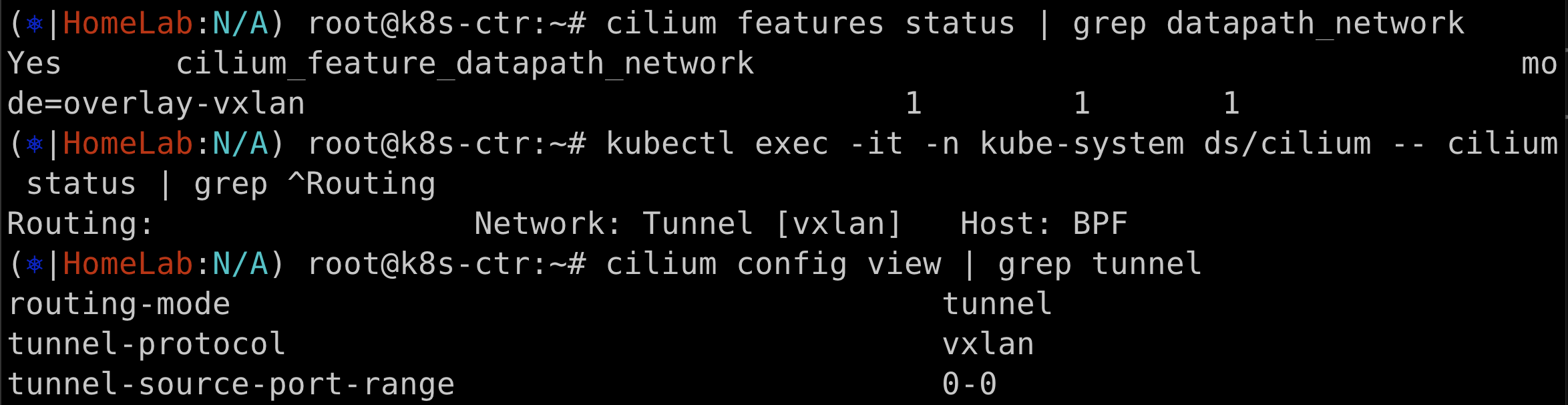

설정 변경 확인

cilium features status | grep datapath_network

kubectl exec -it -n kube-system ds/cilium -- cilium status | grep ^Routing
cilium config view | grep tunnel



설정을 완료하고 나면 못 보던 인터페이스가 생성된다.

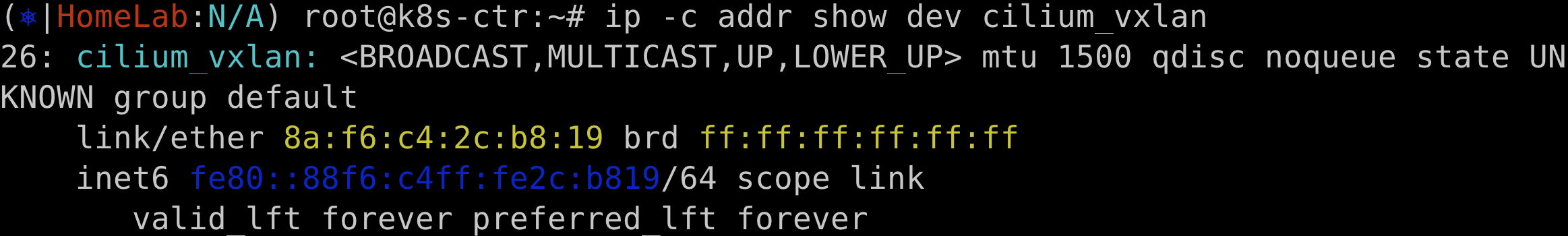

ip -c addr show dev cilium_vxlan

이 인터페이스를 통해서 Outer Header를 감싸는 역할 (Encapsulation)을 수행한다.



k8s-ctr 노드에서 라우팅 테이블을 확인해보면

ip -c route

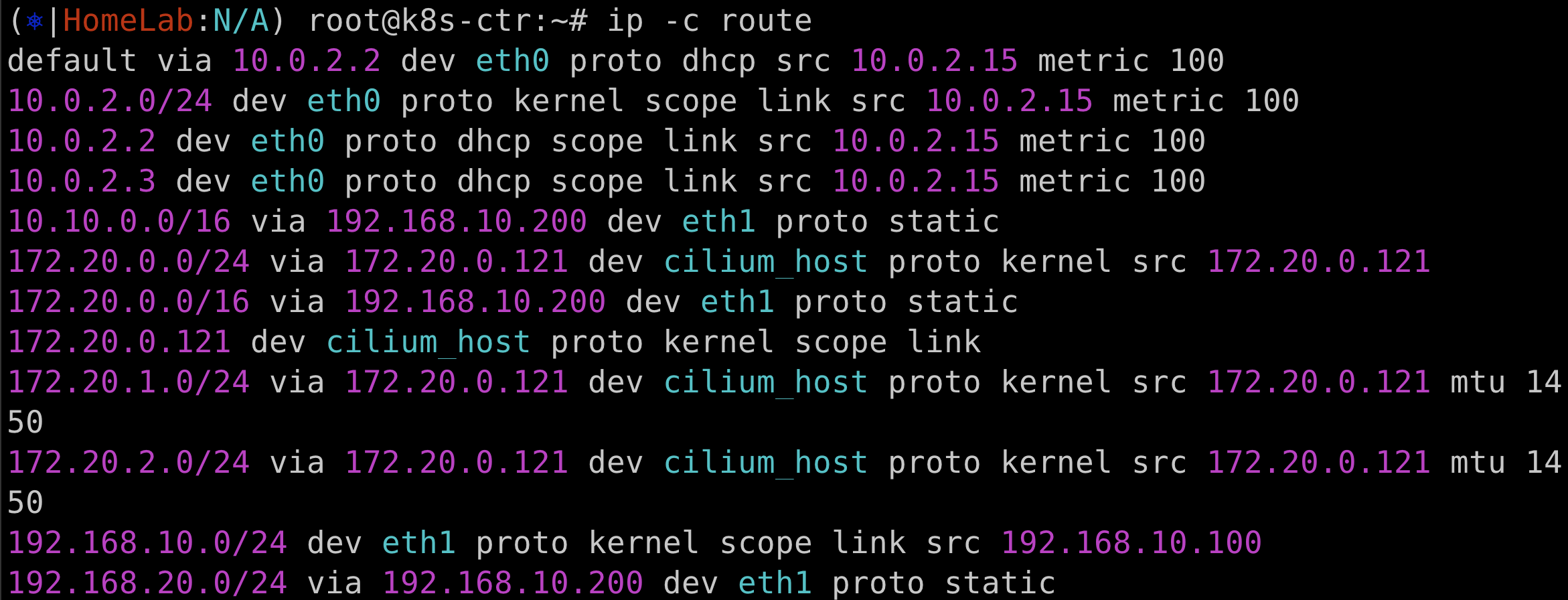

VXLAN 모드 k8s-ctr 라우팅 정보

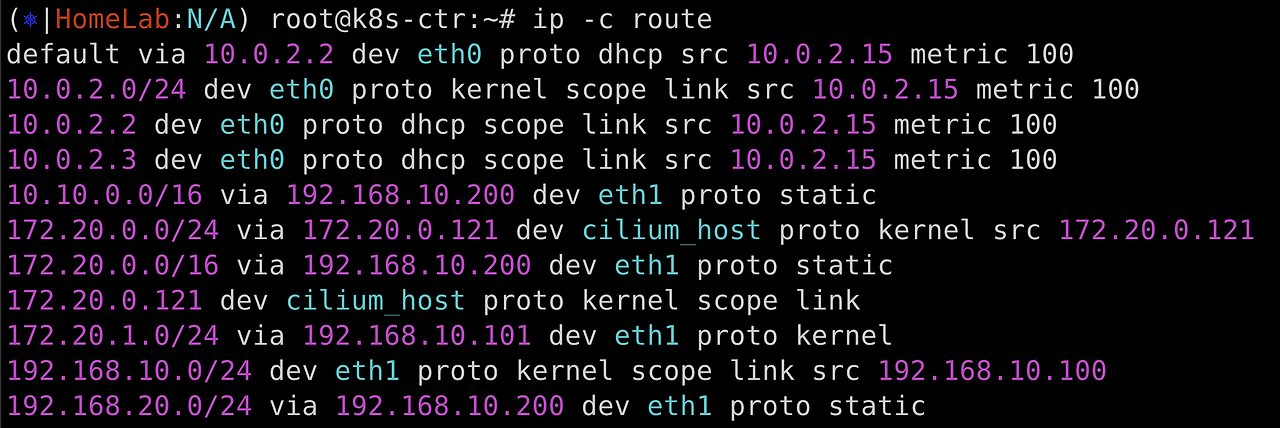

Native Routing 모드 k8s-ctr 라우팅 정보

기존 Native Routing 모드와 비교해보면,

우선 172.20.1.0/24 대역이 기존에는 router 노드를 통했는데, 지금은 172.20.0.121 dev cilium_host를 통하도록 변경됐다.

172.20.2.0/24 대역에 대한 라우팅 정보는 없었는데 VXLAN 모드에서는 추가가 됐다.



ip route get 172.20.1.10
ip route get 172.20.2.10

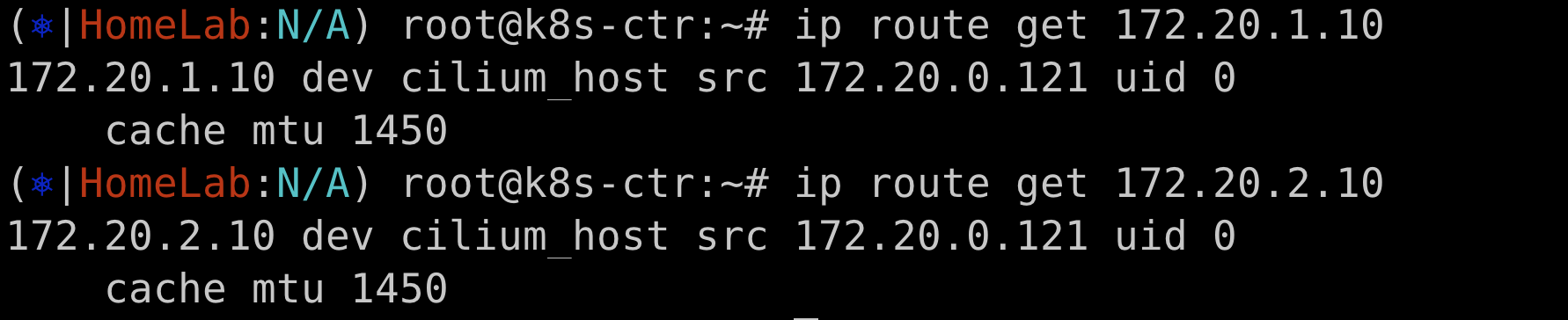

실제로 어디를 타고 나가는지 확인해보면 위 스크린샷 처럼 나온다.



그러면 실제로 타고 나가는 172.20.0.121 은 무슨 IP 인가?

export CILIUMPOD0=$(kubectl get -l k8s-app=cilium pods -n kube-system --field-selector spec.nodeName=k8s-ctr -o jsonpath='{.items[0].metadata.name}')

kubectl exec -it $CILIUMPOD0 -n kube-system -c cilium-agent -- cilium status --all-addresses | grep router

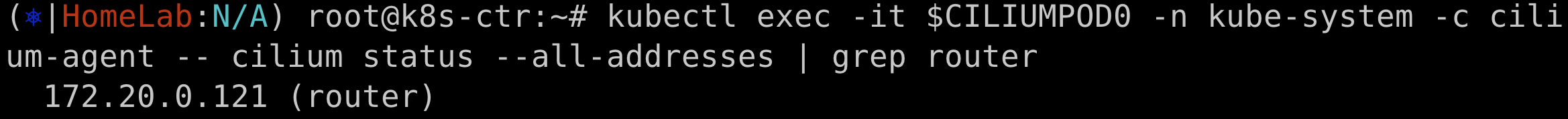

cilium pod 이름을 지정하고 router pod를 출력하면 k8s-ctr 노드에 있는 router pod의 IP를 출력한다.





Pod간 통신확인

kubectl exec -it curl-pod -- sh -c 'while true; do curl -s --connect-timeout 1 webpod | grep Hostname; echo "---" ; sleep 1; done'

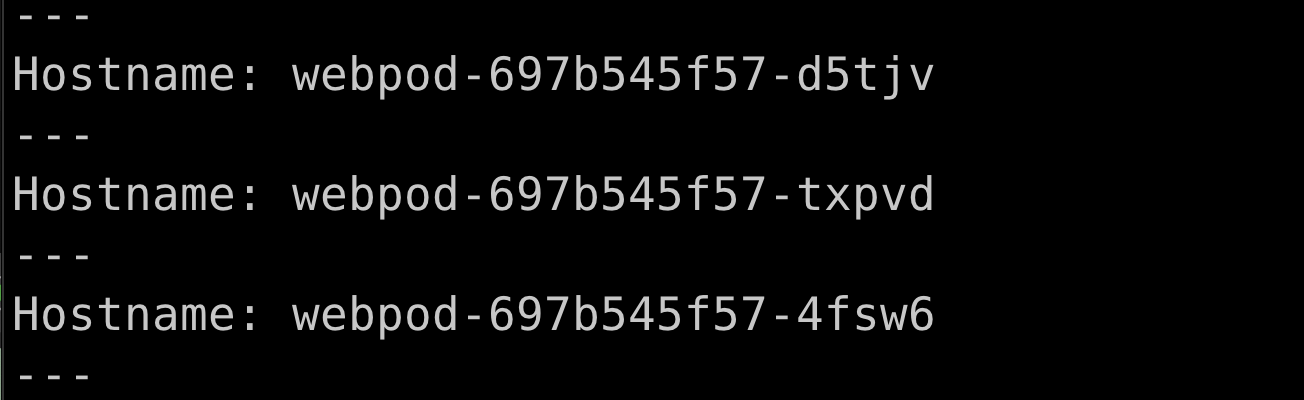

서로 다른 3개의 pod Name이 출력된다. 즉 3개의 노드에 있는 모든 webpod와 통신이 된 것이다.
