[Cilium Study] Cilium Service Mesh 2

Cilium K8S Ingress Support 소개

Cilium은 IngressClassName이 cilium인 표준 Kubernetes Ingress 리소스 정의를 사용한다.
경로기반 라우팅 및 TLS 종료에 사용할 수 있다. 이전 버전과의 호환성을 위해 cilium 값을 가지는 kubernetes.io/ingress.class annotation도 지원이 된다.
Ingress Controller는 Load Balancer 유형의 서비스를 생성하므로, 사용자 환경에서 이를 지원해야 한다.
Cilium을 사용하면 Ingress 리소스에 대한 Load Balancer(LB) 모드를 지정할 수 있다.
- dedicated : Ingress 컨트롤러는 Ingress에 대한 전용 LB를 생성한다.
- shared : Ingress 컨트롤러는 모든 Ingress 리소스에 대해 공유 LB를 사용한다.
공유 모드는 클러스터 내 모든 Ingress 리소스에서 단일 LB 구성을 공유하여 리소스를 절약하는 반면, 전용 모드는 리소스 간의 잠재적 충돌(ex - path prefix)을 방지하는데 도움이 된다.
Ingress 리소스에 대한 Load Balancer 모드를 변경할 수 있다.
모드가 변경되면 Ingress 리소스에 대한 새로운 LB IP가 할당되어, 재구성 중에 Ingress 백엔드에 대한 활성 연결이 종료될 수 있다.

경로 기반 라우팅

Ingress 같은 L7 레벨에서, URL 경로(path) 에 따라 요청을 서로 다른 백엔드 서비스로 라우팅하는 방식

예를 들어, 사용자가 https://example.com 로 접근할 때,

https://example.com/api/ → api-service (백엔드 API 서버)
https://example.com/web/ → web-service (프론트엔드 웹 서버)
https://example.com/chat/ → chat-service (채팅 서버)

즉, 같은 도메인을 쓰더라도, 경로에 따라 다른 서비스로 연결되는 구조이다.

TLS 종료

TLS 종료란, HTTPS 암호화를 Ingress에서 풀어서 (복호화), 백엔드로 전달하는 방식.

Client -> Ingress
- 사용자는 https://example.com 으로 접근
- 이 때 브라우저는 TLS(SSL) 인증서를 확인하고, 암호화된 HTTPS 연결을 설정
Ingress 에서 인증서 처리
- Ingress Controller (Nginx, HAProxy, Cilium 등)에 TLS 인증서가 설치되어 있음.
- Ingress가 클라이언트의 암호화된 요청을 받아 복호화(Decryption) 수행
Ingress -> 백엔드 서비스(Pod)
- Ingress 내부 Pod(Service)와는 HTTP 또는 다시 TLS로 재암호화 해서 통신할 수 있음.
- 이때 백엔드 Pod는 TLS를 몰라도 되며, Ingress가 대신 인증서를 처리

Pod 마다 인증서를 설치하고 TLS를 처리하면 복잡하고 리소스 낭비가 되기 때문에 Ingress 에서 한번만 인증서를 처리하는 방식

Cilium Ingress & Gateway API VS Other Ingress Controller

Cilium의 Ingress 및 Gateway API 지원이 다른 Ingress 컨트롤러와 큰 차이점 중 하나는 "구현이 CNI와 얼마나 밀접하게 연결되어 있는가?" 이다. Cilium의 경우 Ingress와 Gateway API는 네트워킹 스택의 일부이므로 다른 Ingress 또는 Gateway API 컨트롤로와는 다른 방식으로 작동한다.
다른 Ingress 및 Gateway API 컨트롤러는 일반적으로 클러스터에 Deployment 또는 데몬셋으로 설치되며, Loadbalancer Service 또는 이와 유사한 서비스를 통해 노출된다.
Cilium Ingress 및 Gateway API 구성은 Loadbalancer 또는 NodePort 서비스를 통해 노출되거나, 선택적으로 Host network에서도 노출될 수 있다. 이 모든 경우에 트래픽이 서비스의 포트에 도착하면 eBPF 코드가 트래픽을 가로채 투명하게 Envoy에 전달한다.
이는 Client IP visibility 같은 문제에 영향을 미치며, 다른 입력 컨트롤러에 대한 Cilium의 Ingress 또는 Gateway API와 다르게 작동한다.
또한 Cilium의 네트워크 정책 엔진이 Ingress에서 들어오는 트래픽 경계와 트래픽에 CiliumNetworkPolicy 를 적용할 수 있도록 한다.

Client IP visibility 문제?

주로 로드 밸런서, 프록시, 서비스 메스 같은 중간 계층을 거칠 때 원래 클라이언트 IP가 서비스 애플리케이션까지 제대로 전달되지 않는 문제.

다른 Ingress 컨트롤러에서는 X-Forwarded-For 나 PROXY protocol 같은 메커니즘을 써서 복구를 해야한다.

Cilium Ingress 같은 경우는

L4모드 (NodePort, DirectRouting, BGP 등) 에서는 원본 Client IP를 Pod 까지 전달하는 기능을 제공한다.
- 커널 eBPF 에서 NAT 동작을 제어하기 때문.
L7 Ingress 모드 (Envoy 기반)의 경우는 다른 Ingress 컨트롤러와 마찬가지로 X-Forwarded-For 헤더에 Client IP를 넣어서 전달 한다.
- 애플리케이션에서 X-Forwarded-For 헤더를 신뢰해야 한다.

실습

# cilium 설치 시 아래 파라미터 적용되어 있음
## --set ingressController.enabled=true
## --set ingressController.loadbalancerMode=shared
## --set loadBalancer.l7.backend=envoy \

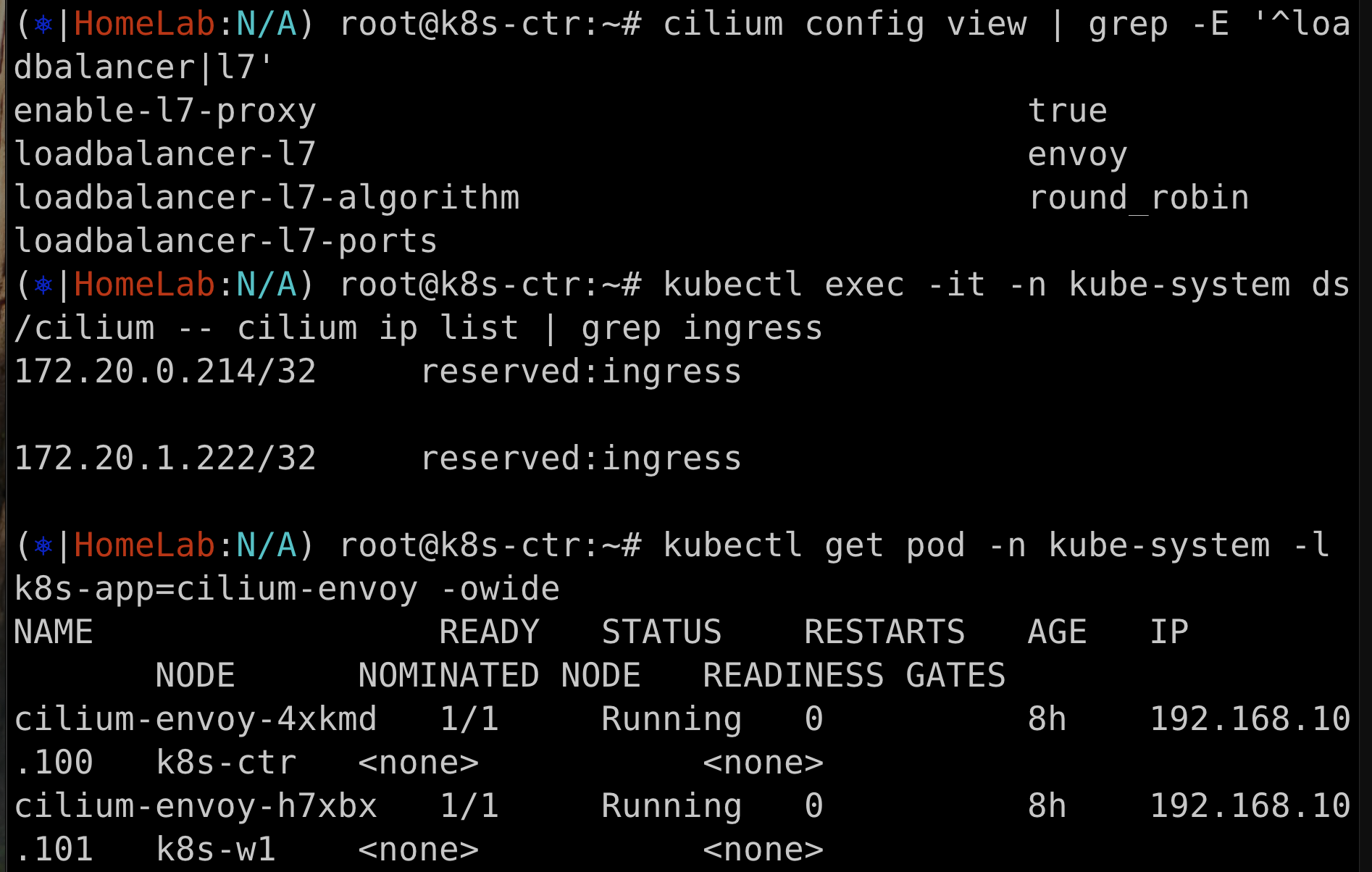

cilium config view | grep -E '^loadbalancer|l7'


# ingress 에 예약된 내부 IP 확인 : node(cilium-envoy) 별로 존재
kubectl exec -it -n kube-system ds/cilium -- cilium ip list | grep ingress

# cilium-envoy 확인
kubectl get pod -n kube-system -l k8s-app=cilium-envoy -owide

kc describe pod -n kube-system -l k8s-app=cilium-envoy

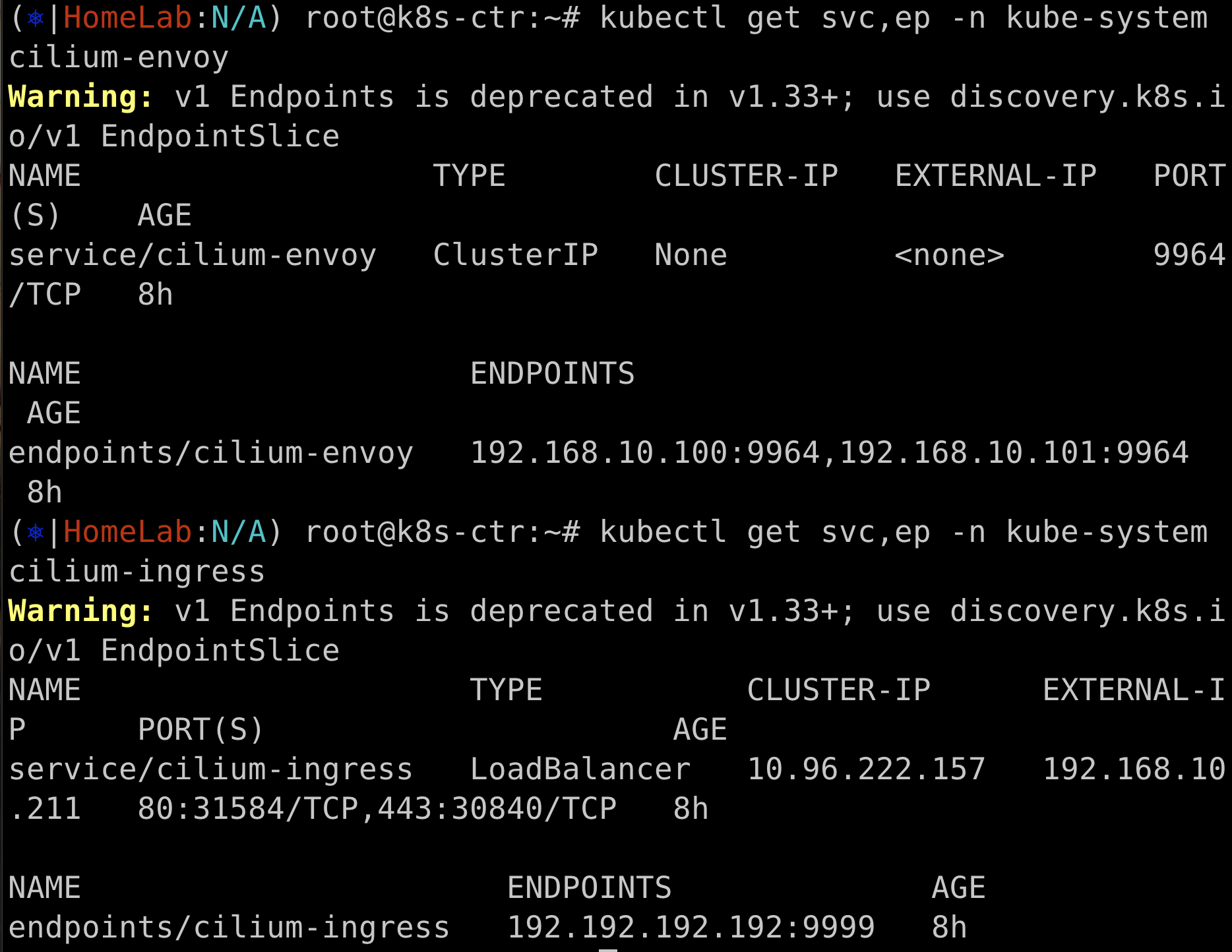

kubectl get svc,ep -n kube-system cilium-envoy

kubectl get svc,ep -n kube-system cilium-ingress

LB-IPAM 설정 후 확인 : CiliumL2AnnouncementPolicy

# 현재 L2 Announcement 활성화 상태

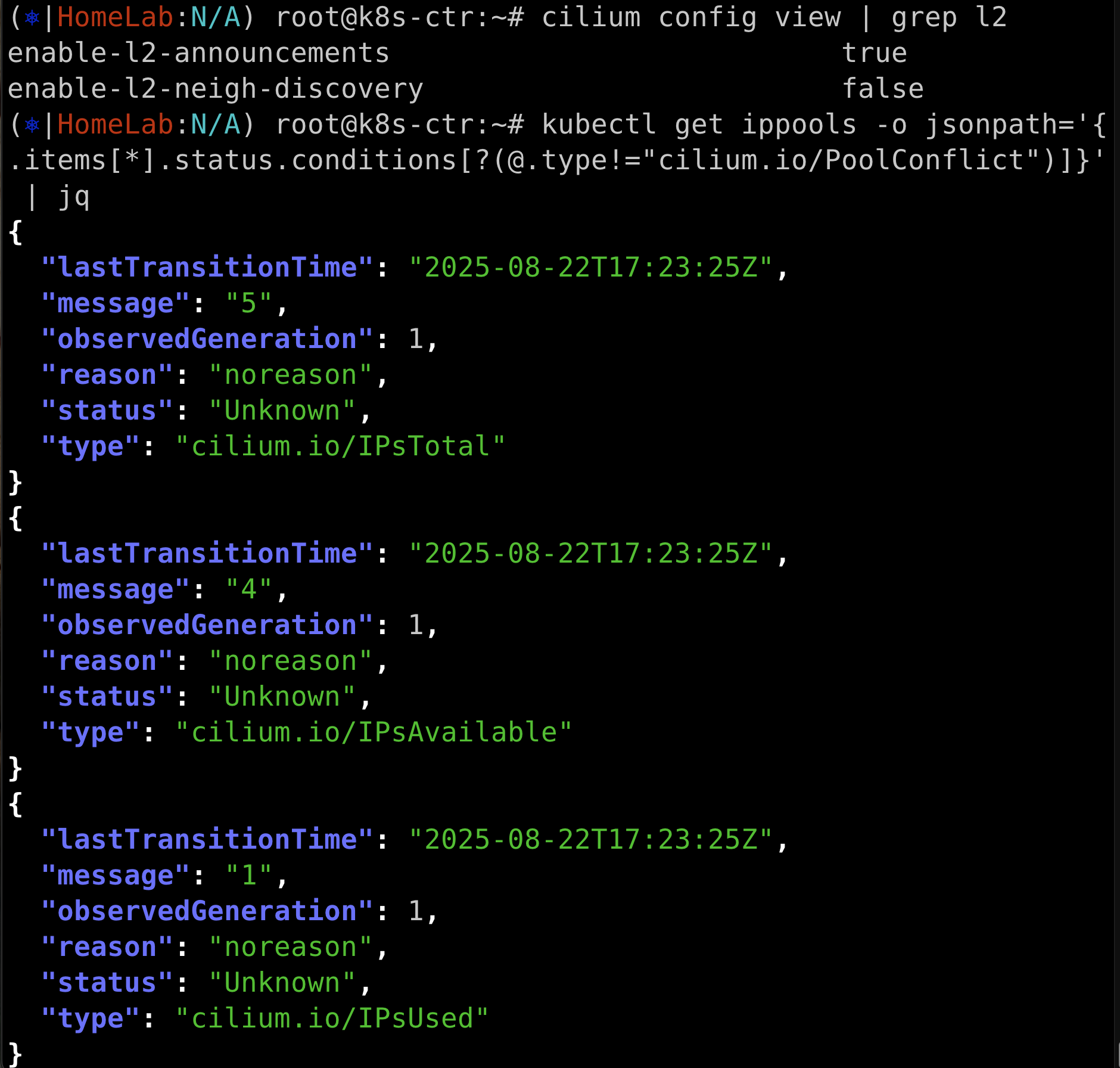

cilium config view | grep l2

kubectl get ippools -o jsonpath='{.items[*].status.conditions[?(@.type!="cilium.io/PoolConflict")]}' | jq

# L2 Announcement 정책 설정
cat << EOF | kubectl apply -f -
apiVersion: "cilium.io/v2alpha1"
kind: CiliumL2AnnouncementPolicy
metadata:
  name: policy1
spec:
  interfaces:
  - eth1
  externalIPs: true
  loadBalancerIPs: true
EOF

# 현재 리더 노드 역할 확인

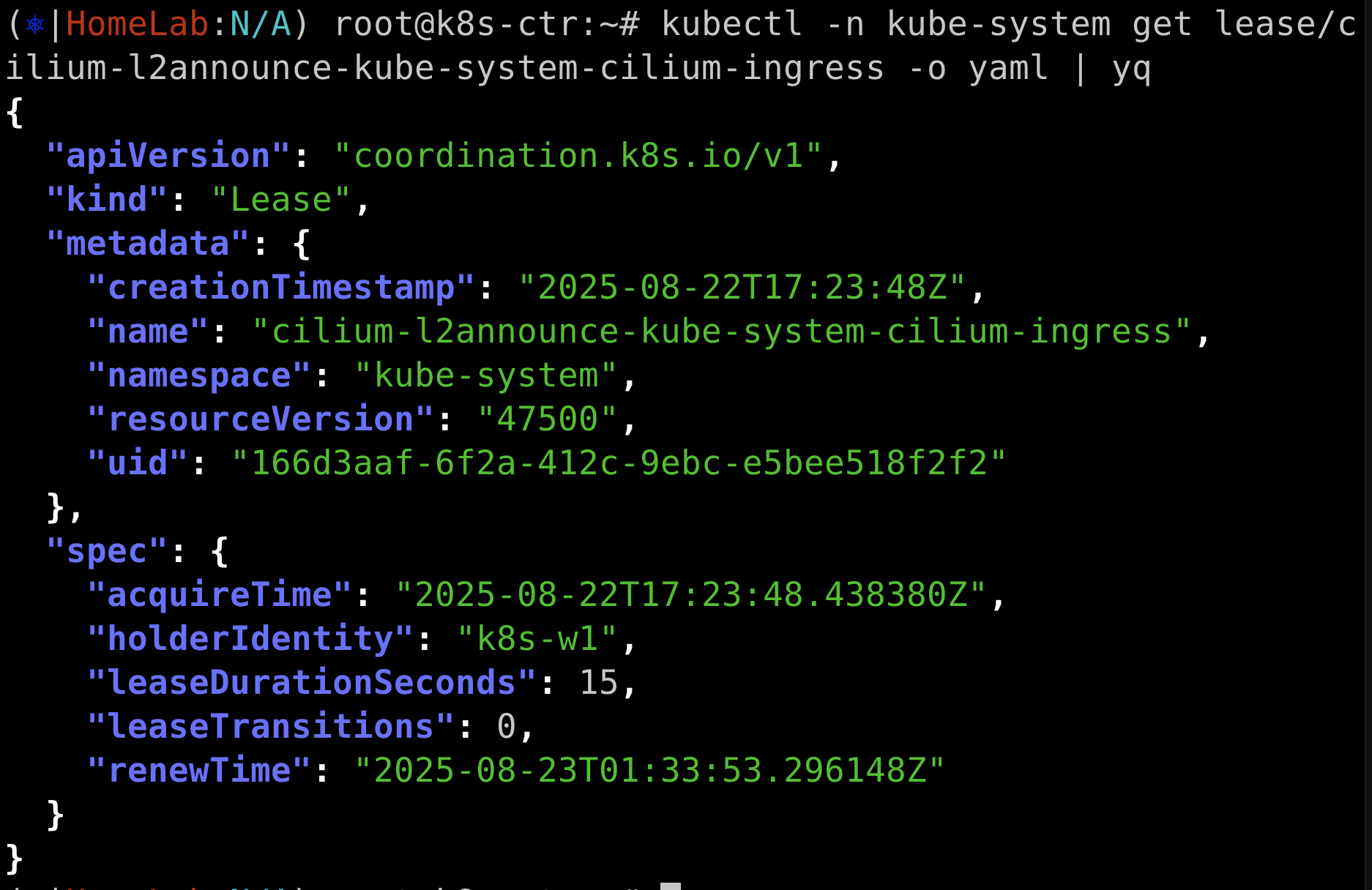

kubectl -n kube-system get lease/cilium-l2announce-kube-system-cilium-ingress -o yaml | yq

# K8S 클러스터 내부 LB EX-IP로 호출 가능
LBIP=$(kubectl get svc -n kube-system cilium-ingress -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $LBIP

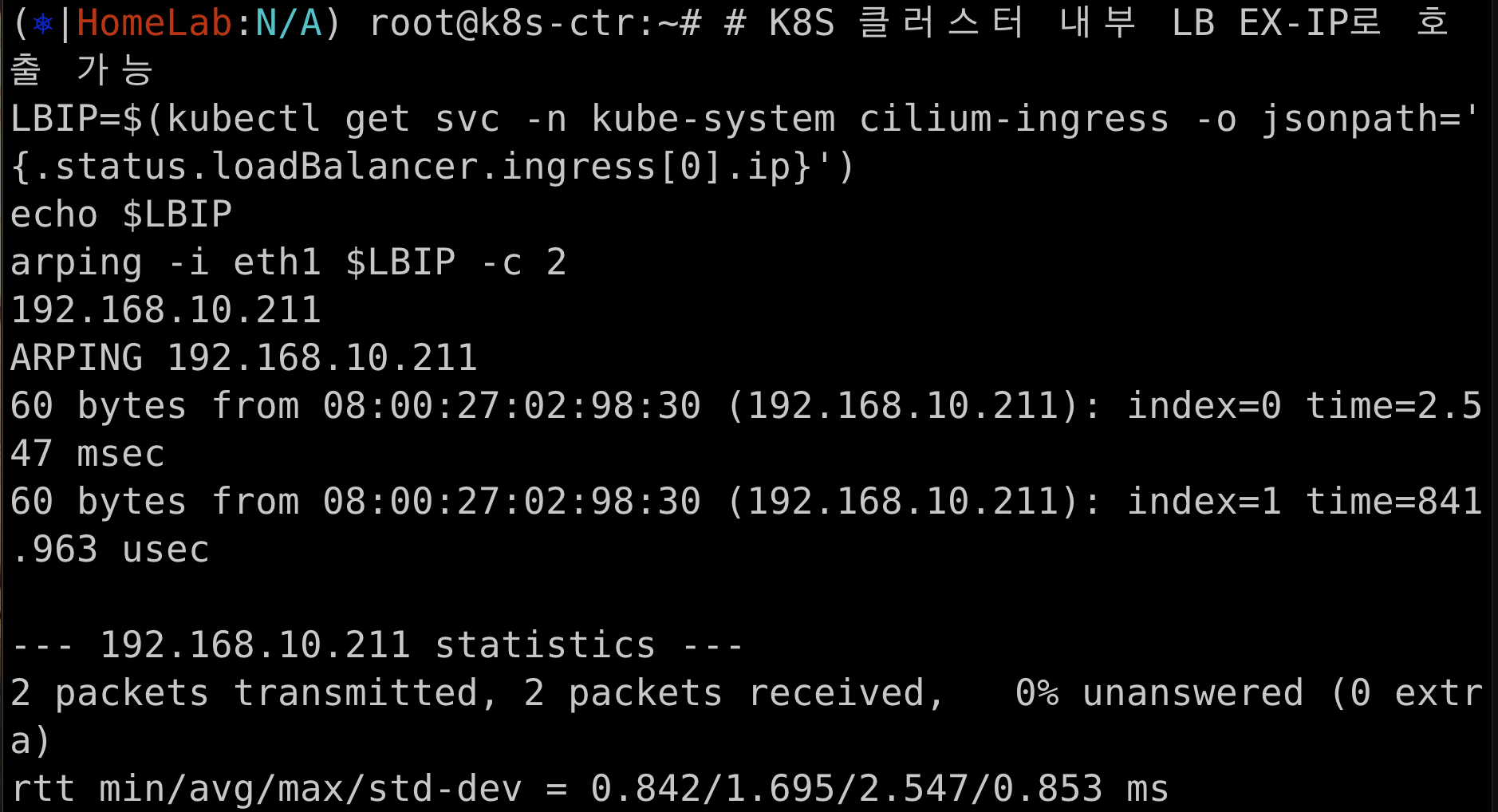

arping -i eth1 $LBIP -c 2

# k8s 외부 노드(router)에서 LB EX-IP로 호출 가능 확인

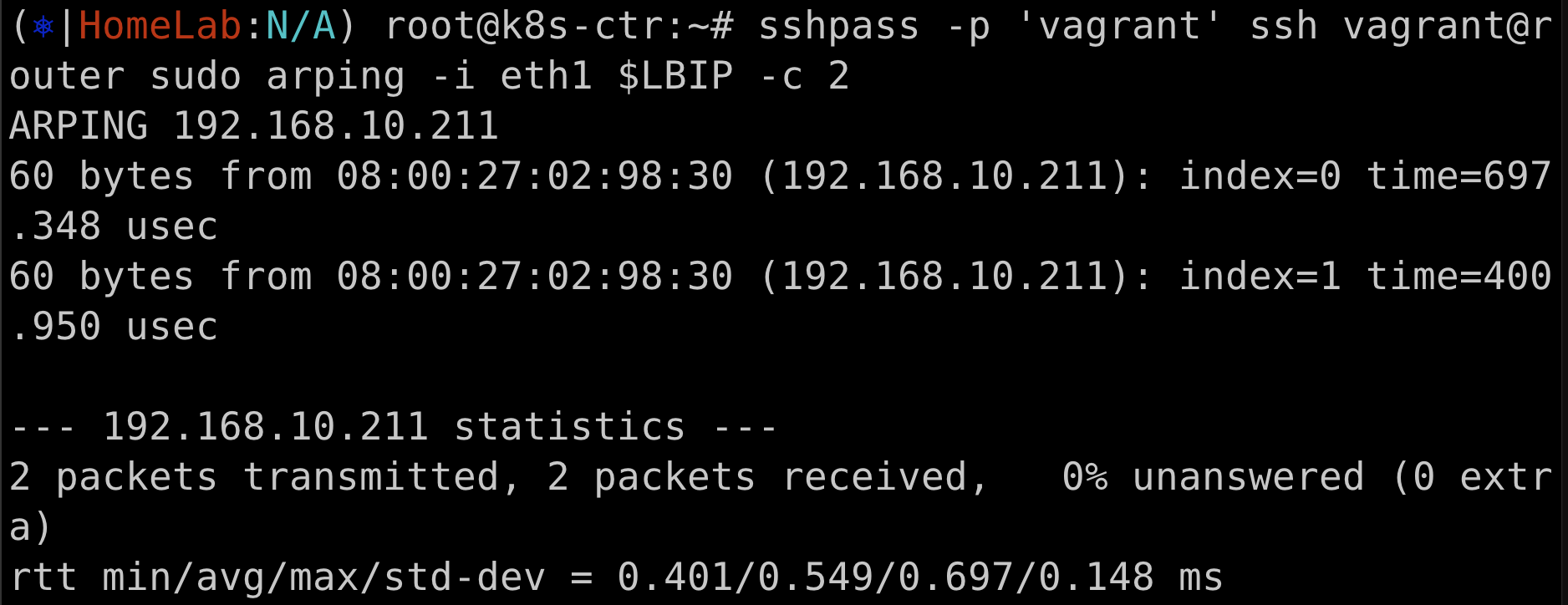

sshpass -p 'vagrant' ssh vagrant@router sudo arping -i eth1 $LBIP -c 2

Ingress HTTP Example

# Deploy the Demo App : 공식 문서는 release-1.11 로 ARM CPU 에서 실패한다. 1.26 버전을 높여서 샘플 배포 할 것!
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.26/samples/bookinfo/platform/kube/bookinfo.yaml

# istio 와 다르게 사이드카 컨테이너가 없다 1/1 , NodePort와 LoadBalancer 서비스 없다.
kubectl get pod,svc,ep

#
kc describe ingressclasses.networking.k8s.io
kubectl get ingressclasses.networking.k8s.io
NAME     CONTROLLER                     PARAMETERS   AGE
cilium   cilium.io/ingress-controller   <none>       16m


# Basic ingress for istio bookinfo demo application, which can be found in below
cat << EOF | kubectl apply -f -
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: basic-ingress
  namespace: default
spec:
  ingressClassName: cilium
  rules:
  - http:
      paths:
      - backend:
          service:
            name: details
            port:
              number: 9080
        path: /details
        pathType: Prefix
      - backend:
          service:
            name: productpage
            port:
              number: 9080
        path: /
        pathType: Prefix
EOF

# Adress 는 cilium-ingress LoadBalancer 의 EX-IP
kubectl get svc -n kube-system cilium-ingress
NAME             TYPE           CLUSTER-IP     EXTERNAL-IP      PORT(S)                      AGE
cilium-ingress   LoadBalancer   10.96.154.81   192.168.10.211   80:32046/TCP,443:31695/TCP   154m

kubectl get ingress
NAME            CLASS    HOSTS   ADDRESS          PORTS   AGE
basic-ingress   cilium   *       192.168.10.211   80      33s

kc describe ingress
  Host        Path  Backends
  ----        ----  --------
  *
              /details   details:9080 (172.20.1.59:9080)
              /          productpage:9080 (172.20.1.202:9080)

# 호출 확인
LBIP=$(kubectl get svc -n kube-system cilium-ingress -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $LBIP

# 실패하는 호출이 있는가?

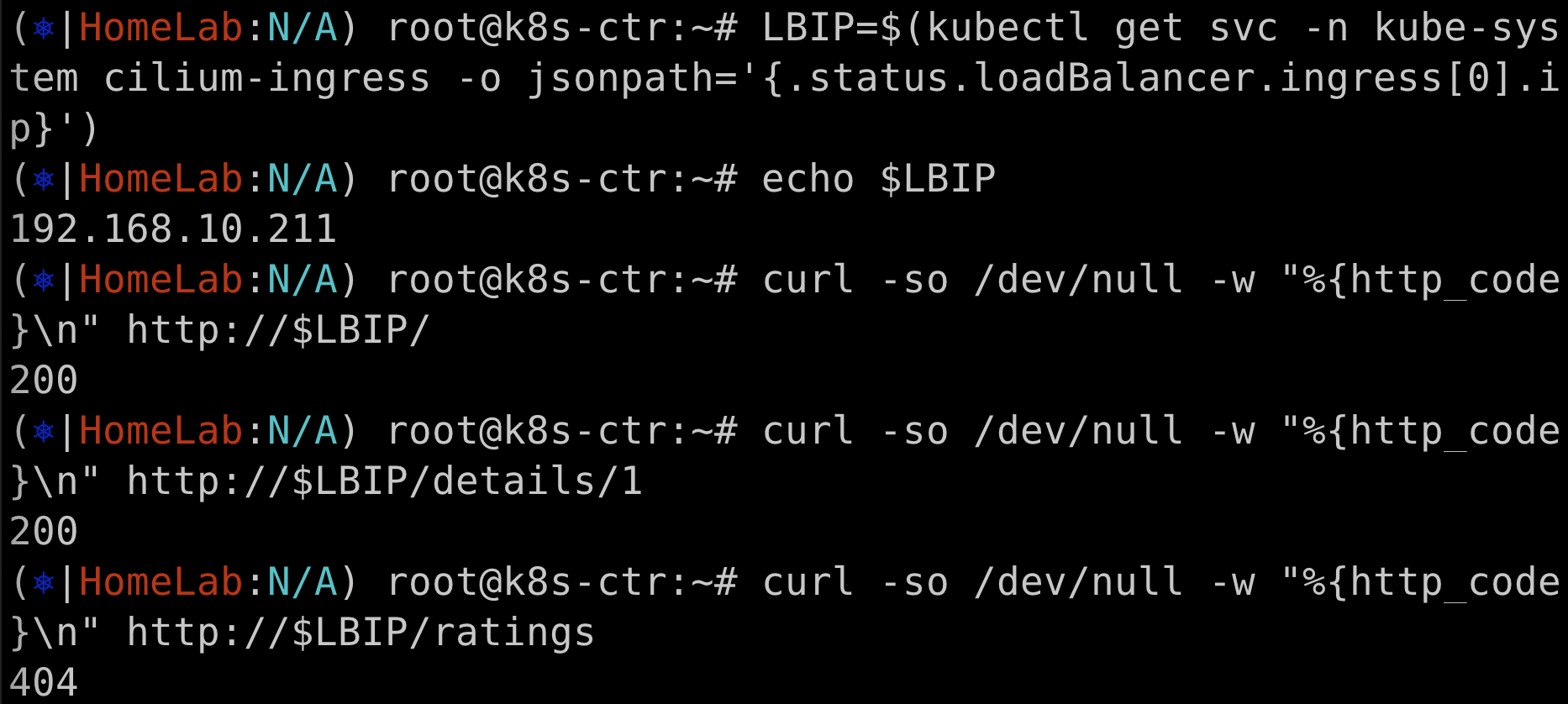

curl -so /dev/null -w "%{http_code}\n" http://$LBIP/          # 200
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/details/1 # 200
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/ratings   # 404

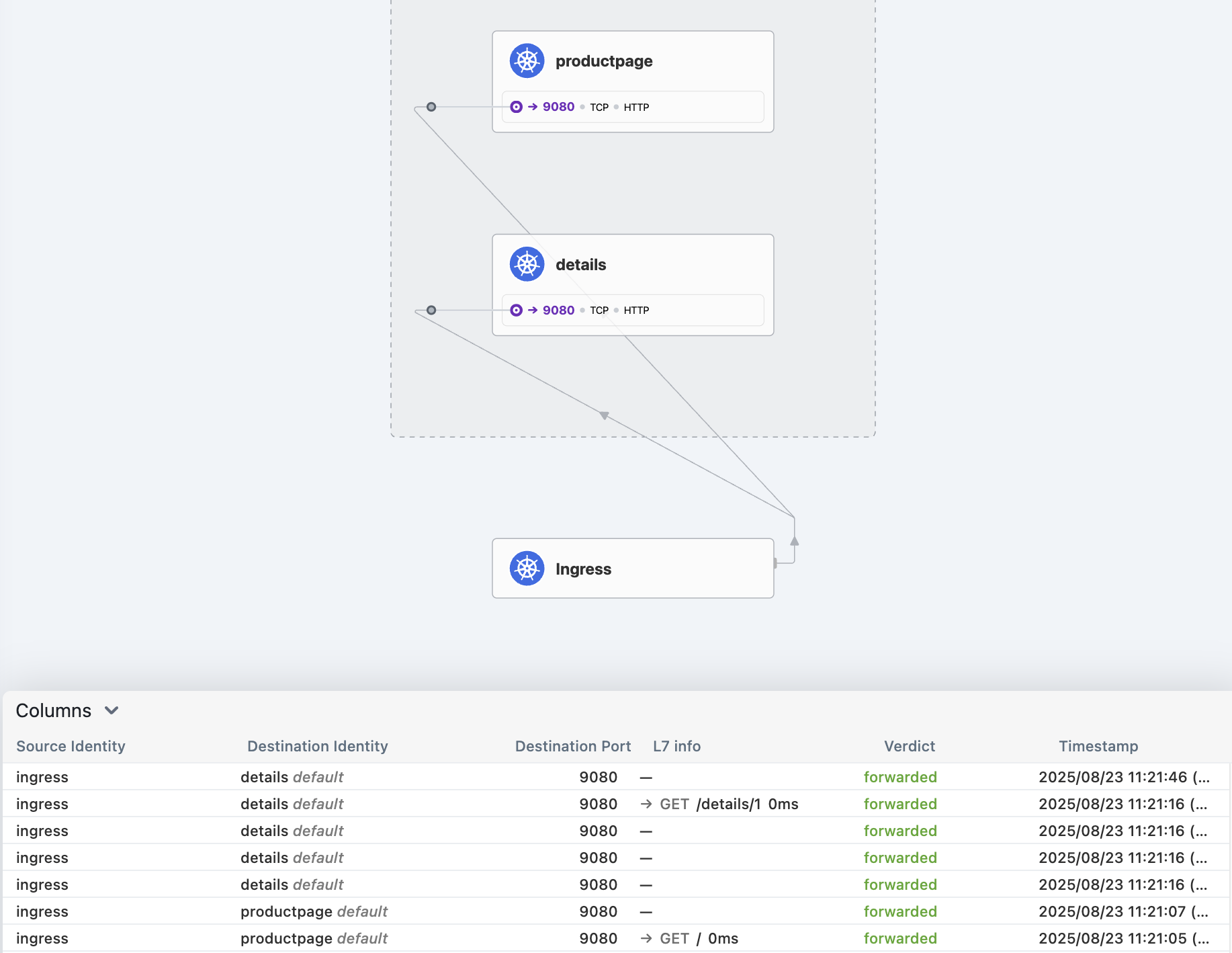

# router에서 호출
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/
curl -so /dev/null -w "%{http_code}\n" http://$LBIP/details/1

sshpass -p 'vagrant' ssh vagrant@router curl -s http://$LBIP/
sshpass -p 'vagrant' ssh vagrant@router curl -s http://$LBIP/details/1 -v
#...
#< server: envoy
#< date: Sat, 16 Aug 2025 09:57:38 GMT
#< content-length: 178
#< x-envoy-upstream-service-time: 20
sshpass -p 'vagrant' ssh vagrant@router curl -s http://$LBIP/ratings
